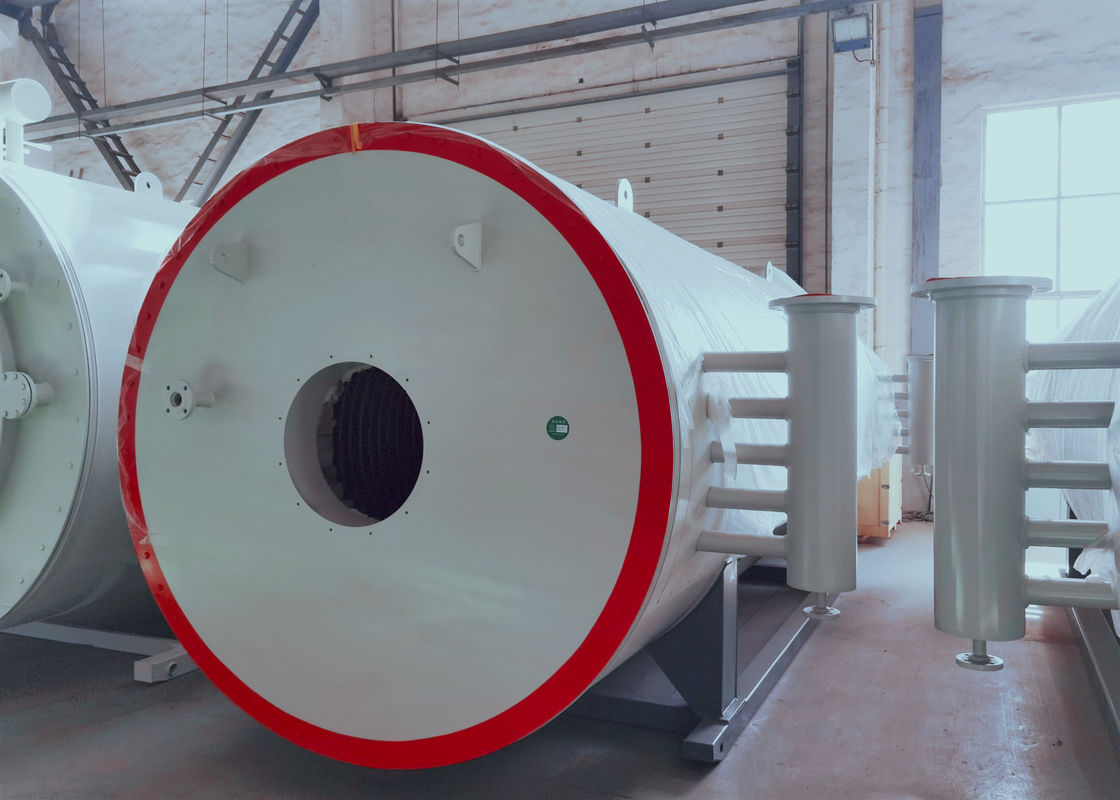

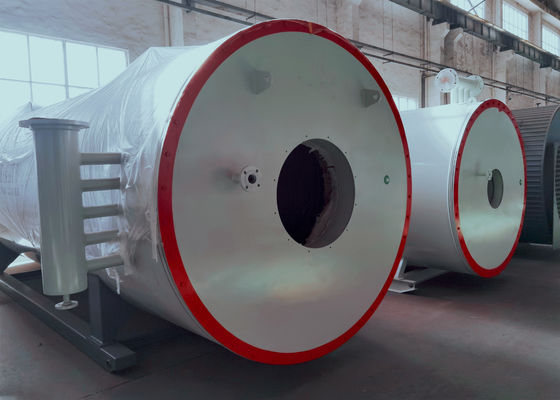

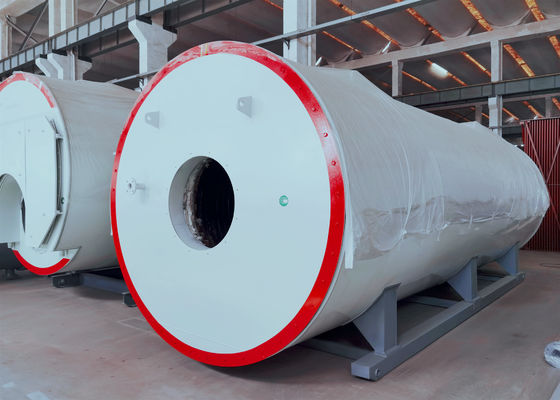

ASME স্ট্যান্ডার্ড 75kCal/H অনুভূমিক তেল স্টিম বয়লার চালানো
Product Details
| পণ্যের নাম: | গ্যাস / তেল জৈব তাপ ক্যারিয়ার বয়লার | ভিতরে টিউব উপাদান: | 20 জিবি 3087 |
|---|---|---|---|
| আবেদন: | পেট্রোকেমিক্যাল, রাসায়নিক, মুদ্রন, খাদ্য | কীওয়ার্ড: | তাপ স্থানান্তর তেল বয়লার |
| লোড হচ্ছে পোর্ট: | সাংহাই | রেটেড তাপ শক্তি: | 0.7MW - 29MW (60xl04Cal / ঘন্টা - 2500xl04Cal / ঘন্টা) |
| বিশেষভাবে তুলে ধরা |
900kw তেল চালিত বাষ্প বয়লার,75kCal/h তেল চালিত গরম বয়লার,ASME স্ট্যান্ডার্ড তেল চালিত বয়লার |
||
Product Description
ASME/GB স্ট্যান্ডার্ড অনুভূমিক তেল/গ্যাস জৈব তাপ বহনকারী বয়লার
পণ্য পরিচিতি:
তেল (গ্যাস) জৈব তাপ বাহক বয়লার একটি সমবেত জোরপূর্বক প্রচলন উল্লম্ব তেল (গ্যাস) বয়লার।এই সিরিজের বয়লারের উত্তপ্ত পৃষ্ঠের একটি কম্প্যাক্ট কাঠামো রয়েছে।উত্তপ্ত পৃষ্ঠ অভ্যন্তরীণ এবং বাইরের ঘনিষ্ঠভাবে সাজানো ডিস্ক দ্বারা গঠিত।অভ্যন্তরীণ কুণ্ডলী নল একটি উজ্জ্বল গরম পৃষ্ঠ, এবং বাইরের কুণ্ডলী নল এবং অভ্যন্তরীণ কুণ্ডলী নল একটি বহনযোগ্য উত্তপ্ত পৃষ্ঠ গঠন করে।বয়লার উপরের শরীরের এবং নিম্ন দহন চেম্বার গঠিত, যা সাইটে একত্রিত হয়।দহন চেম্বারে দহন পুরোপুরি পুড়ে যাওয়ার পরে এবং বেশিরভাগ তাপ উজ্জ্বল গরম পৃষ্ঠ দ্বারা শোষিত হওয়ার পরে, উচ্চ-তাপমাত্রার ফ্লু গ্যাস তাপ বিনিময়ের জন্য পরিবাহী গরম পৃষ্ঠে প্রবেশ করে।বয়লার ছাড়ার পর, বয়লার জ্বলনের জন্য প্রয়োজনীয় বায়ু এয়ার প্রিহিটারে উত্তপ্ত হয় এবং তারপর ফ্লু গ্যাস ধুলো সংগ্রাহকের মাধ্যমে প্ররোচিত ড্রাফট ফ্যান দ্বারা চিমনিতে পাঠানো হয় এবং বায়ুমণ্ডলে নির্গত হয়।
পণ্যের এই সিরিজের গঠন বৈশিষ্ট্য:
- বয়লার পৃষ্ঠটি সর্পিল কাঠামোর সাথে শক্ত-নল-ব্যবস্থা গ্রহণ করে।চিমনি তিন পাসের ব্যবস্থা গ্রহণ করে।
- একটি বায়ু প্রিহিটার বা একটি জল/বাষ্প ট্রান্সফরমার বয়লারের পিছনে সাজানো হয়, তাপমাত্রা হ্রাস করে, বয়লারের তাপ দক্ষতা উন্নত করে।
- অভ্যন্তরীণ পরিদর্শন এবং রক্ষণাবেক্ষণ চেক করার সুবিধার জন্য দ্রুত খোলার দরজা বা পর্যবেক্ষণ দরজা সজ্জিত।
তেল/গ্যাস তাপীয় বয়লার সিস্টেম ডায়াগ্রাম
Prodcut পরিসীমা:
রেটযুক্ত তাপ শক্তি: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
নকশা চাপ: 0.6MPa - 1.6MPa
নির্দিষ্ট প্যারামিটার নীচের টেবিলে দেখানো হয়েছে।
কিছু মডেলের স্পেসিফিকেশন:
| মডেল | YYL (W) -350Y, প্রশ্ন | YYL (W) -600Y, Q | YYL (W) -700Y, Q | YYL (W) -900Y, Q | YYL (W) -1200Y, Q | YYL (W) -1500Y, প্রশ্ন | YYL (W) -1800Y, Q | |
| রেট পাওয়ার (কিলোওয়াট) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| গরম করার ক্ষমতা x10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| জ্বালানী তাপ দক্ষতা | ≧ 90 | ≧ 90 | ≧ 90 | ≧ 90 | ≧ 90 | ≧ 90 | ≧ 90 | |
| গ্যাস তাপ দক্ষতা | ≧ 92 | ≧ 92 | ≧ 92 | ≧ 92 | ≧ 92 | ≧ 92 | ≧ 92 | |
| নকশা চাপ (এমপিএ) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| সর্বোচ্চকাজের তাপমাত্রা (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| মাঝারি সঞ্চালন (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| চুল্লিতে মাঝারি ক্ষমতা (এম 3) | 0.24 | 0.7 | 0.7 | 0.7 | 0.8 | 0.95 | 2.1 | |
| সুপারভাইজার ব্যাস (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| ইনস্টল করা ক্ষমতা (কিলোওয়াট) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| প্রযোজ্য জ্বালানী | তেল গ্যাস | |||||||
| জ্বালানি খরচ কেজি/এইচএল (হালকা তেল)/এনএম 3/এইচ (প্রাকৃতিক গ্যাস) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| আকার দীর্ঘ x চওড়া x উচ্চ (মি) | উল্লম্ব বয়লার | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| অনুভূমিক বয়লার | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
