উৎপত্তি স্থল: | চীন (মেনল্যান্ড) |
পরিচিতিমুলক নাম: | HDT |
সাক্ষ্যদান: | ASME, TUV, SGS, ABS, PED, ISO9001, Grade A |
মডেল নম্বার: | সর্প নল |
ন্যূনতম চাহিদার পরিমাণ: | 5t |
---|---|
মূল্য: | 800 - 9000 USD / ton |
প্যাকেজিং বিবরণ: | রফতানির জন্য সমুদ্রযুক্ত প্যাকিং |
ডেলিভারি সময়: | 60-75days |
পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রায় 10000 টন / মাস |
উপাদান: | স্টেইনলেস স্টিল, কার্বন ইস্পাত, খাদ ইস্পাত | সনদপত্র: | ASME, TUV, SGS, CE, গ্রেড এ, ISO9001 9 |
---|---|---|---|
সমাপ্তি: | অ্যানিলিং, বেভেলিং | আকৃতি: | ইউ বেন্ড, স্ট্রেইট, কয়েল, স্নেক টিউব |
আবেদন: | বয়লার এবং তাপ এক্সচেঞ্জার, শক্তি, পেট্রোকেমিক্যাল, পারমাণবিক | আদ্যাশক্তি: | 1.5 থেকে 1500 মিমি |
বিশেষভাবে তুলে ধরা: | গ্রেড একটি সুপারহিটার টিউব,অর্থনীতিবিদ সুপার হিটার টিউব,গ্রেড এ ইকোনোমাইজার টিউব |

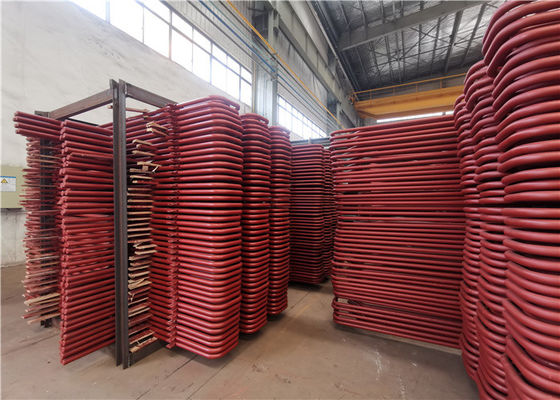

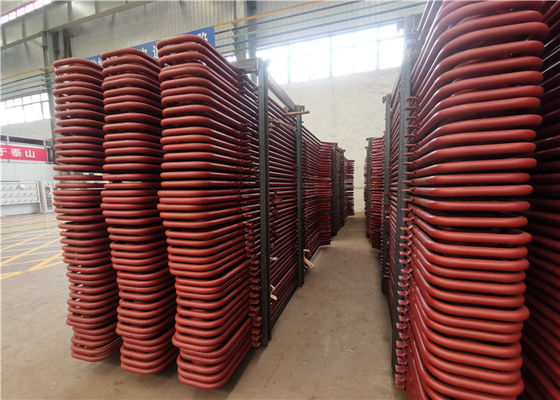

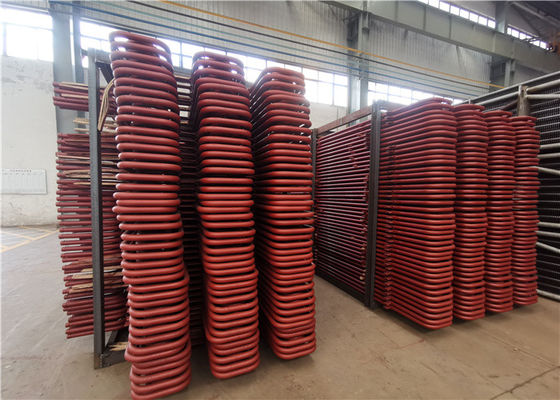

কার্বন স্টিল বয়লার সুপার হীটার টিউব সুপার হিটার কয়েল পাওয়ার ইন্ডাস্ট্রিয়ালের জন্য
কাজ নীতি
সর্পের নল যা সমতলে অনেক মোচড় দেয়।বয়লারের কনভেকশন হিটিং সারফেস যেমন অর্থনীতিবিদ, সুপারহিটার এবং রিহিটার ইত্যাদি, এটি সাধারনত অনুভূমিক এবং উল্লম্ব বিন্যাস সহ সাপের নলের গঠন গ্রহণ করে।
সুপার হীটার এর অন্যতম একটি অ্যাপ্লিকেশন।এটি সেই অংশ যা স্যাচুরেশন তাপমাত্রা থেকে বয়লার দ্বারা সুপারহিটারে বাষ্পকে উত্তপ্ত করে।একে সুপারহিটারও বলা হয়।তাপ স্থানান্তর মোড অনুযায়ী সুপারহিটারকে কনভেকশন টাইপ, রেডিয়েন্ট টাইপ এবং সেমি-রেডিয়েন্ট টাইপে ভাগ করা যায়;কাঠামোর বৈশিষ্ট্য অনুসারে, এটি সর্পিন টিউব টাইপ, স্ক্রিন টাইপ, ওয়াল টাইপ এবং ওয়াল টাইপের মধ্যে ভাগ করা যায়।এগুলি সবগুলি সমান্তরাল পাইপ এবং ইনলেট এবং আউটলেট বহুগুণে গঠিত।বেশিরভাগ শিল্প বয়লারের সুপারহিটার নেই কারণ অনেক শিল্প প্রক্রিয়া এবং ইউটিলিটিগুলির জন্য শুধুমাত্র স্যাচুরেটেড বাষ্প প্রয়োজন।পুরো বাষ্প বিদ্যুৎকেন্দ্রের তাপ দক্ষতা উন্নত করতে সাধারণত বিদ্যুৎ কেন্দ্র, লোকোমোটিভ এবং সামুদ্রিক বয়লারে সুপারহিটার স্থাপন করা হয়।
সুপার হিটারের ধরন:
1. রেডিয়েন্ট সুপার হিটার: এটি অতিপ্রাচীন প্রকারের সুপার হিটার এবং এটি সরাসরি জ্বলন বা আগুন থেকে রক্ষা করার জন্য পানির টিউবের উপরে বা পিছনে অবস্থিত।
পরিমাপ যা পরিবাহিতা বৃদ্ধি করে
ক।জ্বালানী-এবং বায়ু প্রবাহ বৃদ্ধি (দহন গ্যাস প্রবাহ)
খ।বাষ্পের ভর প্রবাহ হার বৃদ্ধি
বিকিরণ মূলত জ্বলন্ত তাপমাত্রার উপর নির্ভরশীল।বাষ্প প্রবাহ হার বৃদ্ধির ফলে প্রস্থান তাপমাত্রা কম হয়ে যায়।
রেডিয়েন্ট সুপার হিটার
এগুলি তাপ উৎসের সংস্পর্শে রাখা হয় যার জন্য ধাতব তাপমাত্রার উন্নতি প্রয়োজন।
উচ্চ তাপমাত্রার বাষ্পের জন্য উজ্জ্বল এবং সংবেদনশীল সুপার হিটার এবং রিহিটার ব্যবহার করা হয়।
বয়লারে উচ্চ তাপমাত্রার উজ্জ্বল বাষ্প সুপার হিটারের আনুষঙ্গিক। এটি সাপের মতো টিউব (কার্বন ইস্পাত, খাদ ইস্পাত বা তাপ-প্রতিরোধী ইস্পাত ইত্যাদি) এবং সংগ্রহ বাক্স এবং অন্যান্য সহায়ক উপাদান দিয়ে তৈরি।টিউবগুলিতে সাধারণত ব্যবহারকারীর চাহিদা অনুযায়ী φ32, φ38, φ42 বা অন্যান্য ধরণের স্পেসিফিকেশন থাকে।
রিহিটার
তারা সুপার হিটার হিসাবে বুদ্ধিমান কিন্তু যেহেতু তাদের প্রস্থান তাপমাত্রা সুপার হিটারের চেয়ে কিছুটা কম এবং সুপার হিটারের তুলনায় তাদের চাপ 20% -25% কম, তারা কম মানের উপাদান মিশ্রণগুলি দাঁড়াতে পারে।
আবেদন:
বাষ্প সুপার হিটার ঘন নল কুণ্ডলী গঠিত এবং তাপমাত্রা 450ºC-1000ºC অধীনে ফ্লু মধ্যে স্থাপন করা হয়
10 এমপিএ -এর বেশি পাওয়ার প্ল্যান্টের বয়লার ধারণক্ষমতার জন্য, প্লেটেন এবং কয়েলড সুপারহিটার সাধারণত গৃহীত হয়।
সুপারহিটার এবং রিহিটারের মধ্যে পার্থক্য কি?
প্রকার | সুবিধাদি | অসুবিধা | সহায়ক পদ্ধতি |
দুল-টাইপ | 1. দৃ struct় কাঠামোগত সমর্থন | 1. ঘনীভূত বাষ্প দ্বারা প্রবাহের বাধা 2. নীচে জমে থাকা পানি পরিষ্কার করার জন্য ধীর গতিতে পুনরায় চালু করা প্রয়োজন। | উপর থেকে সমর্থিত |
উল্টানো-টাইপ | 1. ঘনীভূত বাষ্পের সঠিক নিষ্কাশন | 1. কাঠামোগত অনমনীয়তার অভাব, বিশেষ করে উচ্চ গতির গ্যাস প্রবাহে | নিচ থেকে সমর্থিত |
অনুভূমিক প্রকার |
1. সঠিক নিষ্কাশন 2. ভাল কাঠামোগত অনমনীয়তা। |
1. তারা সরাসরি জ্বলন দেখতে পায় না তাই তারা প্রধানত convective ধরনের হয় | সাধারণত প্রধান চুল্লির সমান্তরাল উল্লম্ব গ্যাস নলগুলিতে সমর্থিত। |
বিস্তারিত
তথ্য নির্ধারণ | |
প্রক্রিয়া | dingালাই |
গঠন | অনুভূমিক বা উল্লম্ব |
উপাদান | কার্বন ইস্পাত, খাদ ইস্পাত |
টিউব | -32, 38, 42, ইত্যাদি |
আকার | কাস্টমাইজড |
ব্র্যান্ড | এইচটিইজি |
ওয়ারেন্টি | 18 মাস |
নকশা কাঠামো
1. স্যাচুরেটেড বাষ্প গরম করা, তাপমাত্রা 900 ডিগ্রি সে।
2. উচ্চ দক্ষতা,> 90%
3. উচ্চ গতির গরম।
4. স্টেইনলেস স্টিল দিয়ে ডিজাইন।
5. দীর্ঘ নকশা সেবা জীবন, 15 বছর।
আমাদের প্রয়োজনীয় প্রযুক্তিগত ডেটা পাঠান, যেমন বাষ্প ক্ষমতা, সংরক্ষণ, প্রয়োজনীয় তাপমাত্রা ইত্যাদি। আমরা সেই অনুযায়ী ডিজাইন করব।
এইচডি বয়লার একটি সেরা ক্লাস সুবিধা প্রদান করে
30 বছরেরও বেশি সময় ধরে, হুয়া দং বয়লার ধারাবাহিকভাবে উদ্ভাবন করছে এবং আমাদের বয়লার সুপারহিটার এবং রিহিটারের উন্নতি করছে।
