তাপ এক্সচেঞ্জারের জন্য ডবল এইচ টাইপ ফিন টিউব ASME OD 20-200MM WT 3-50MM শীর্ষ গ্রেড মানের
পণ্যের বর্ণনা (ফিন টিউব)
এইচ-টাইপ ফিন্ড টিউব হিট এক্সচেঞ্জার উপাদানগুলি তাপ স্থানান্তরের জন্য উচ্চ ক্ষমতা বজায় রাখে, উচ্চতর স্ব-পরিষ্কারের বৈশিষ্ট্য রাখে এবং বয়লার সংস্কারে ফ্লু গ্যাস বর্জ্য তাপ পুনরুদ্ধারের প্রভাব বজায় রাখে।Convective তাপ স্থানান্তর সহগ ফিন পিচ সমানুপাতিক, কিন্তু ডান উচ্চতা এবং পাখনা প্রস্থ বিপরীত আনুপাতিক।ইন্টিগ্রেটেড হিট ট্রান্সফার ক্যাপাসিটি ফিন এফিসিয়েন্সি, কনভেকটিভ হিট ট্রান্সফার সহগ এবং ফিন্ড অনুপাতের সাথে সম্পর্কিত।পাখনার উচ্চতা এবং পাখনার প্রস্থ বৃদ্ধির সঙ্গে চাপ কমে যায়।
প্রযুক্তিগত পরামিতি
| আইটেম |
বেস টিউব ওডি
(মিমি) |
বেস টিউব বেধ (মিমি) |
ফিন উচ্চতা (মিমি) |
ফিন বেধ (মিমি) |
ফিন পিচ (মিমি) |
| পরিসীমা |
25.4 মিমি ~ 1600 মিমি |
2.5 মিমি 40 মিমি |
0.5 মিমি ~ 20.0 মিমি |
0.5 মিমি ~ 3.0 মিমি |
5 মিমি ~ 25.4 মিমি |
| উপাদান |
কার্বন ইস্পাত, মিশ্র ইস্পাত, স্টেইনলেস স্টিল |
| দৈর্ঘ্য |
0 <L≤ 12000 |
| পণ্য |
এইচ-ফিন টিউব |
| বেস পাইপ |
Elালাই বা বিজোড় |
| উপাদান |
কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টিল, অ লৌহঘটিত খাদ এবং নিকেল খাদ। |
| আবেদন |
এইচ হিট এক্সচেঞ্জার, এইচ বাষ্পীভবন, এইচ সুপারহিটার, এইচ এয়ার হিটার এবং ইত্যাদি |
নীতি

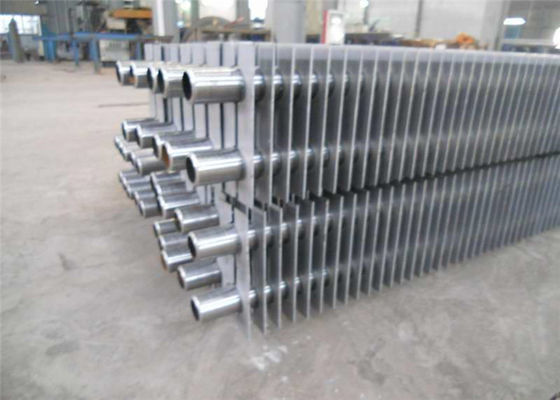

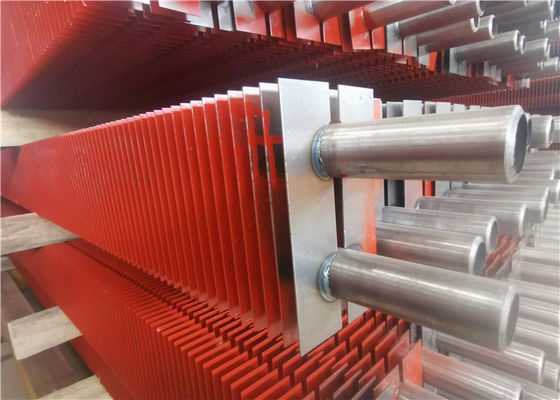

• ডাবল এইচ ফিন টিউব হল এক ধরনের বয়লার পার্টস, যাতে ফ্লোরোসেন্ট টিউবে steelালাই করার জন্য দুটি ইস্পাত বৃত্তাকার প্রতিসাম্য থাকে যাতে পাখনা পজেটিভ শেপ তৈরি হয় যেমন অক্ষর "এইচ", যাকে বলা হয় এইচ-ফিন টিউব।এইচ-ইকোনোমাইজার ইউটিলিটি বয়লার, শিল্প বয়লার, সামুদ্রিক শক্তি, যেমন তাপ এক্সচেঞ্জার উপাদানগুলির লেজ হিসাবে ব্যাপকভাবে ব্যবহৃত হয়।
। H-Heat Exhanger দুটি আয়তক্ষেত্রাকার পাখনা, একটি বর্গক্ষেত্রের অনুরূপ, এর প্রান্ত দৈর্ঘ্য 2 গুণের ফ্লুরোসেন্ট টিউবগুলির জন্য, উত্তপ্ত পৃষ্ঠের একটি সম্প্রসারণ।
। এইচ-হিট এক্সচেঞ্জার ফ্ল্যাশ রেজিস্ট্যান্স ওয়েল্ডিং প্রসেস ব্যবহার করা হয়, ফিউশনের উচ্চ হারের পরে ওয়েল্ডিং সিম, ওয়েল্ড প্রসার্য শক্তি এবং ভাল তাপ পরিবাহিতা রয়েছে।এইচ-হিট এক্সচেঞ্জার দ্বৈত টিউব "ডবল এইচ" টাইপ ফিন টিউব, তার অনমনীয় গঠন এবং দীর্ঘ নল সারি উপলক্ষে প্রয়োগ করা যেতে পারে।
বিস্তারিত
তাপ বিনিময় দক্ষতা উন্নত করতে এবং পৃষ্ঠের তাপ স্থানান্তর প্রসারিত করার জন্য, এইচ-টাইপ ফিন্ড টিউবগুলি সাম্প্রতিক বছরগুলিতে বয়লার এবং বর্জ্য তাপ পুনরুদ্ধারে ব্যাপকভাবে ব্যবহৃত হয়েছে।এইচ-টাইপ ফিন্ড টিউবগুলি মূলত আয়তক্ষেত্রাকার ফিন্ড টিউব থেকে উদ্ভূত হয়।পাখনা পৃষ্ঠে তাদের অনন্য খাঁজ কাঠামোর কারণে, এইচ-টাইপ ফিন্ড টিউবগুলির চমৎকার পরিধান-বিরোধী এবং ফাউলিং-বিরোধী কর্মক্ষমতা রয়েছে।
কাঠামো
আমাদের পণ্যগুলি আমাদের গ্রাহকদের চাহিদা এবং পরিস্থিতি অনুযায়ী সংশোধন করা যেতে পারে। উচ্চ তাপ স্থানান্তর দক্ষতা, তারা ফ্লু গ্যাস প্রতিরোধের আছে এবং একটি ছোট জায়গার জন্য ডিজাইন করা হয়েছে।
মান নিয়ন্ত্রণ
1. প্রয়োগকৃত উপকরণের তথ্য সহ ইমপ্যাক্ট টেস্ট এবং শক্তি গণনার রিপোর্ট।
2. ইস্পাত প্লেট, টিউব এবং ইলেক্ট্রোডের 100%NDT (অ-ধ্বংসাত্মক পরিদর্শন) প্রতিবেদন
3. এক্স-রে, γ-রে এবং তরল অনুপ্রবেশ পরীক্ষা পরিদর্শন রিপোর্ট (dingালাই সিম): পুরো বয়লারের মান নিশ্চিত করতে
4. হাইড্রোলিক টেস্ট রিপোর্ট: স্ট্যান্ডার্ড কাজের চাপ এবং নিরাপত্তা নিশ্চিত করুন
