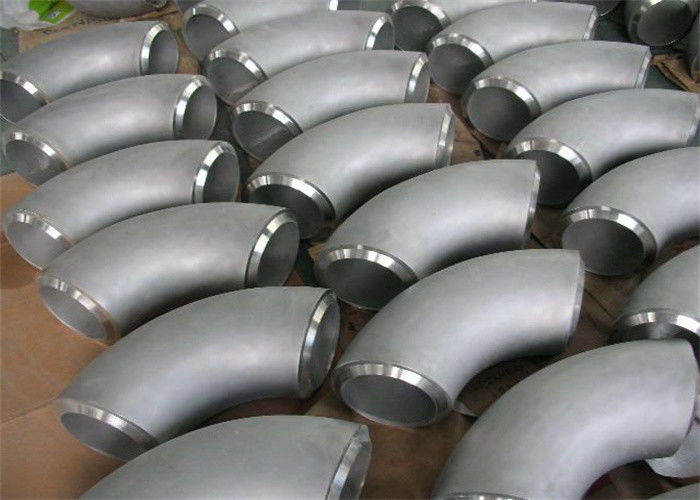

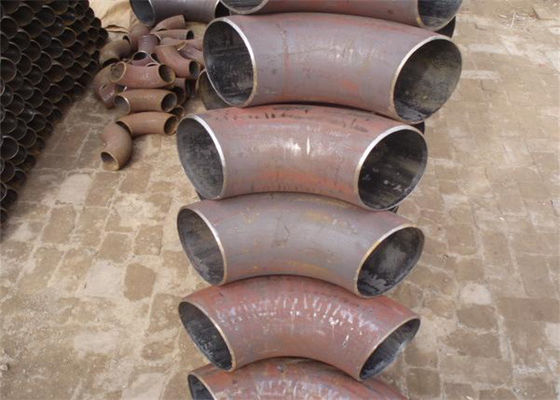

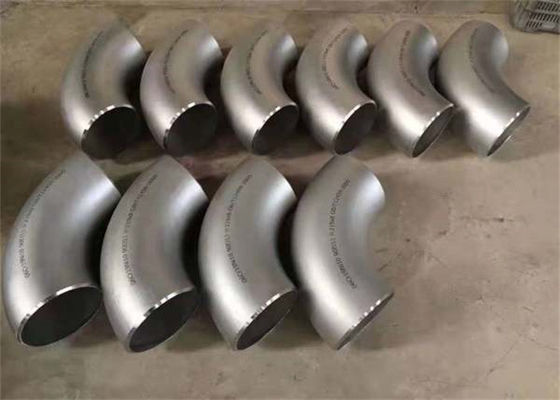

ASTM A234 WPB ব্যাপকভাবে ব্যবহৃত ফ্ল্যাঞ্জ কনুই কার্বন ইস্পাত বিজোড় পাইপ এবং টিউব
পণ্যের তথ্য
1. কার্বন ইস্পাত: ASTM/ASME A234 WPB, WPC
2.ALLOY স্টিল:ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911,15Mo3 15CrMoV, 35CrMoV
3. স্টেইনলেস স্টিল: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
4.ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
5. নিম্ন তাপমাত্রা ইস্পাত: ASTM/ASME A402 WPL3-WPL 6
6.হাই পারফরমেন্স স্টিল:ASTM/ASME A860 WPHY 42-46-52-60-65-70
7. কাস্টিং স্টিল, অ্যালয় স্টিল3003,6061, স্টেইনলেস স্টিলকপার, অ্যালুমিনিয়াম অ্যালয় স্টিল, পিভিসি, পিপিআর, আরএফপিপি ইত্যাদি।
খ) ব্যাসার্ধের ধরন-------------------------------------------- --------------------------------------------------
1)লং ব্যাসার্ধ কনুই:R=1.5D
2) ছোট ব্যাসার্ধ কনুই: R=1.0D
গ) চাপের মাত্রা ------------------------------------------- -----------------------------------------
SCH5S,SCH10S,SCH20,SCH30,SCH40S,STD,SCH40,SCH60,SCH80S,XS,SCH80,SCH100,SCH120,SCH140
SCH160, XXS
স্ট্যান্ডার্ড
নামমাত্র
পাইপের আকার |
বাইরে
ব্যাস |
ভিতরে
ব্যাস |
প্রাচীর
পুরুত্ব |
কেন্দ্র
শেষ করতে |
পাইপ
সময়সূচী |
ওজন
পাউন্ড |
| 1/2 |
0.84 |
0.622 |
0.109 |
0.62 |
40 |
0.09 |
| 3/4 |
1.05 |
0.824 |
0.113 |
0.75 |
40 |
0.1 |
| 1 |
1.32 |
1.05 |
0.133 |
0.88 |
40 |
0.22 |
| 1 1/4 |
1.66 |
1.38 |
0.14 |
1 |
40 |
0.33 |
| 1 1/2 |
1.9 |
1.61 |
0.145 |
1.12 |
40 |
0.43 |
| 2 |
2.38 |
2.07 |
0.154 |
1.38 |
40 |
0.85 |
| 2 1/2 |
2.88 |
2.47 |
0.203 |
1.75 |
40 |
1.7 |
| 3 |
3.5 |
৩.০৭ |
0.216 |
2 |
40 |
2.5 |
| 3 1/2 |
4 |
3.55 |
0.226 |
2.25 |
40 |
3.4 |
| 4 |
4.5 |
4.03 |
0.237 |
2.5 |
40 |
4.5 |
| 5 |
৫.৫৬ |
৫.০৫ |
0.258 |
3.12 |
40 |
7.5 |
| 6 |
৬.৬২ |
৬.০৬ |
0.28 |
3.75 |
40 |
11.7 |
| 8 |
৮.৬২ |
7.98 |
0.322 |
5 |
40 |
23.3 |
| 10 |
10.75 |
10.02 |
0.365 |
6.25 |
40 |
40.9 |
| 12 |
12.75 |
12 |
0.375 |
7.5 |
* |
61.4 |
| 14 |
14 |
13.25 |
0.375 |
8.75 |
30 |
78.1 |
| 16 |
16 |
15.25 |
0.375 |
10 |
30 |
101 |
| 18 |
18 |
17.25 |
0.375 |
11.25 |
* |
128 |
| 20 |
20 |
19.25 |
0.375 |
12.5 |
20 |
159 |
| 24 |
24 |
23.25 |
0.375 |
15 |
20 |
231 |
| 30 |
30 |
29.25 |
0.375 |
18.5 |
* |
358 |
| 36 |
36 |
35.25 |
0.375 |
22.25 |
* |
518 |
| 42 |
42 |
41.25 |
0.375 |
26 |
* |
707 |
| 48 |
48 |
47.25 |
0.375 |
29.88 |
* |
1,000 |
অধিক শক্তিশালী
নামমাত্র
পাইপের আকার |
বাইরে
ব্যাস |
ভিতরে
ব্যাস |
প্রাচীর
পুরুত্ব |
কেন্দ্র
শেষ করতে |
পাইপ
সময়সূচী |
ওজন
পাউন্ড |
| 1/2 |
0.84 |
0.546 |
0.147 |
0.62 |
80 |
0.15 |
| 3/4 |
1.05 |
0.742 |
0.154 |
0.75 |
80 |
0.16 |
| 1 |
1.32 |
0.957 |
0.179 |
0.88 |
80 |
0.28 |
| 1 1/4 |
1.66 |
1.28 |
0.191 |
1 |
80 |
0.45 |
| 1 1/2 |
1.9 |
1.5 |
0.2 |
1.12 |
80 |
0.61 |
| 2 |
2.38 |
1.94 |
0.218 |
1.38 |
80 |
1.2 |
| 2 1/2 |
2.88 |
2.32 |
0.276 |
1.75 |
80 |
2 |
| 3 |
3.5 |
2.9 |
0.3 |
2 |
80 |
3.3 |
| 3 1/2 |
4 |
৩.৩৬ |
0.318 |
2.25 |
80 |
4.5 |
| 4 |
4.5 |
3.83 |
0.337 |
2.5 |
80 |
6.2 |
| 5 |
৫.৫৬ |
4.81 |
0.375 |
3.12 |
80 |
10.5 |
| 6 |
৬.৬২ |
৫.৭৬ |
0.432 |
3.75 |
80 |
17 |
| 8 |
৮.৬২ |
7.63 |
0.5 |
5 |
80 |
34.3 |
| 10 |
10.75 |
9.75 |
0.5 |
6.25 |
60 |
53.5 |
| 12 |
12.75 |
11.75 |
0.5 |
7.5 |
* |
77.6 |
| 14 |
14 |
13 |
0.5 |
8.75 |
* |
100 |
| 16 |
16 |
15 |
0.5 |
10 |
40 |
134 |
| 18 |
18 |
17 |
0.5 |
11.25 |
* |
170 |
| 20 |
20 |
19 |
0.5 |
12.5 |
30 |
209 |
| 24 |
24 |
23 |
0.5 |
15 |
* |
302 |
| 30 |
30 |
29 |
0.5 |
18.5 |
20 |
475.1 |
| 36 |
36 |
35 |
0.5 |
22.25 |
20 |
686.1 |
| 42 |
42 |
41 |
0.5 |
26 |
* |
936.1 |
| 48 |
48 |
47 |
0.5 |
29.88 |
* |
1250 |
| |
পণ্য পরিসীমা :
সাইজ: 1/8"NB থেকে 100"NB
সময়সূচী: SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
প্রকার: বিজোড় / ERW / ঢালাই / বানোয়াট / নকল
ফর্ম: এককেন্দ্রিক হ্রাসকারী, এককেন্দ্রিক হ্রাসকারী
উপকরণ
স্টেইনলেস স্টিল রিডুসার - এসএস রিডুসার
ASTM A403 WP Gr.304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
কার্বন স্টিল রিডুসার - CS রিডুসার
ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 এবং WPHY 70।
নিম্ন তাপমাত্রা কার্বন ইস্পাত হ্রাসকারী - LTCS হ্রাসকারী
ASTM A420 WPL3 / A420WPL6
অ্যালয় স্টিল রিডুসার - AS রিডুসার
ASTM/ASME A/SA 234 Gr.WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
ডুপ্লেক্স স্টিল রিডুসার
ASTM A 815 UNS NO S 31803, S 32205।
নিকেল অ্যালয় রিডুসার
স্ট্যান্ডার্ড
- ASTM/ASME SB 336.
- UNS 10276 (HASTELLOY C 276 Reducer)
- UNS 2200 (নিকেল 200 হ্রাসকারী),
- ইউএনএস 2201 (নিকেল 201 হ্রাসকারী),
- UNS 4400 (MONEL 400 Reducer),
- UNS 8020 (ALLOY 20 Reducer),
- UNS 8825 (INCONEL 825 Reducer),
- UNS 6600 (INCONEL 600 Reducer),
- UNS 6601 (INCONEL 601 Reducer),
- UNS 6625 (INCONEL 625 Reducer),
মহগভ
- হট ডিপ গ্যালভানাইজিং
- ইপক্সি আবরণ
পরীক্ষণ সনদ
EN 10204 / 3.1B অনুযায়ী মিল টেস্ট সার্টিফিকেট
