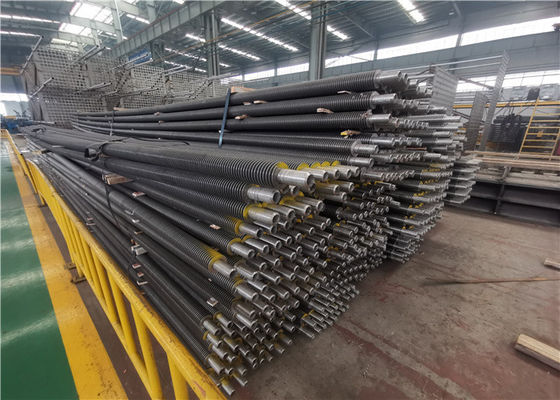

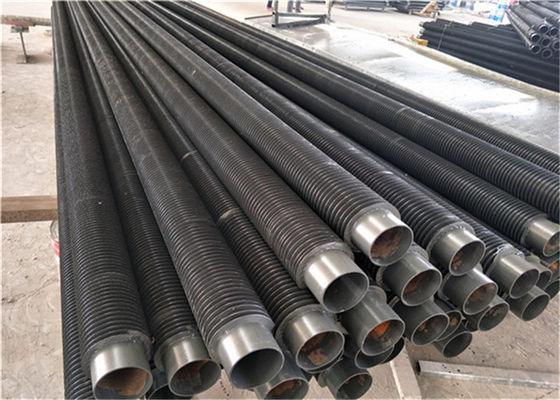

কয়লা চালিত বয়লারের জন্য ASME স্পাইরাল টাইপ অ্যালুমিনিয়াম বয়লার ফিন টিউব 63.5x4.06x6000mm
পণ্যের বিবরণ (ফিন টিউব)
এইচ-টাইপ ফিনড টিউব হিট এক্সচেঞ্জার উপাদানগুলি তাপ স্থানান্তরের জন্য উচ্চ ক্ষমতা বজায় রাখে, উচ্চতর স্ব-পরিষ্কার বৈশিষ্ট্যের অধিকারী এবং বয়লার সংস্কারে ফ্লু গ্যাস বর্জ্য তাপ পুনরুদ্ধার করার ক্ষমতা বজায় রাখে।পরিবাহী তাপ স্থানান্তর সহগ ফিন পিচের সমানুপাতিক, কিন্তু পাখনার উচ্চতা এবং পাখনার প্রস্থের বিপরীতভাবে সমানুপাতিক।সমন্বিত তাপ স্থানান্তর ক্ষমতা পাখনার দক্ষতা, সংবহনশীল তাপ স্থানান্তর সহগ এবং ফিনযুক্ত অনুপাতের সাথে সম্পর্কিত।পাখনার উচ্চতা এবং পাখনার প্রস্থ বৃদ্ধির সাথে চাপ ড্রপ বৃদ্ধি পায়।
প্রযুক্তিগত পরামিতি
| আইটেম |
বেস টিউব OD
(মিমি) |
বেস টিউব বেধ (মিমি) |
পাখনার উচ্চতা (মিমি) |
পাখনার বেধ (মিমি) |
ফিন পিচ (মিমি) |
| পরিসর |
25.4 মিমি ~ 1600 মিমি |
2.5 মিমি ~ 40 মিমি |
0.5 মিমি ~20.0 মিমি |
0.5 মিমি ~ 3.0 মিমি |
5 মিমি ~ 25.4 মিমি |
| উপাদান |
কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল |
| দৈর্ঘ্য |
0<L≤ 12000 |
| পণ্য |
এইচ-ফিন টিউব |
| বেস পাইপ |
ঝালাই বা বিজোড় |
| উপাদান |
কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল, অ লৌহঘটিত সংকর এবং নিকেল সংকর ধাতু। |
| আবেদন |
এইচ হিট এক্সচেঞ্জার, এইচ ইভাপোরেটর, এইচ সুপারহিটার, এইচ এয়ার হিটার এবং ইত্যাদি। |
নীতি

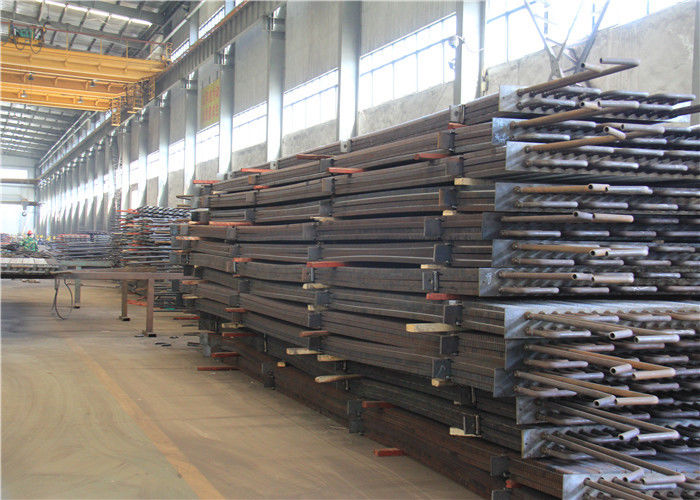

• ডাবল এইচ ফিন টিউব হল এক ধরনের বয়লার যন্ত্রাংশ, যেখানে দুটি ইস্পাতের বৃত্তাকার প্রতিসাম্য ফ্লুরোসেন্ট টিউবে ঢালাই করে পাখনা ধনাত্মক আকৃতি তৈরি করে অনেকটা "H" অক্ষরের মতো, যাকে H-ফিন টিউব বলা হয়।এইচ-ইকোনোমাইজার ব্যাপকভাবে ইউটিলিটি বয়লার, শিল্প বয়লার, সামুদ্রিক শক্তি, যেমন হিট এক্সচেঞ্জার উপাদানগুলির লেজের জন্য ব্যবহৃত হয়।
• এইচ-হিট এক্সহ্যাঞ্জার দুটি আয়তক্ষেত্রাকার পাখনা, একটি বর্গক্ষেত্রের মতো, ফ্লুরোসেন্ট টিউবের জন্য এর প্রান্তের দৈর্ঘ্য 2-গুণ, গরম করার পৃষ্ঠের একটি সম্প্রসারণ।
• এইচ-হিট এক্সচেঞ্জার ফ্ল্যাশ প্রতিরোধের ঢালাই প্রক্রিয়া ব্যবহার করা হয়, উচ্চ হারের ফিউশনের পরে ঢালাই সীম, জোড় প্রসার্য শক্তি, এবং ভাল তাপ পরিবাহিতা রয়েছে।এইচ-হিট এক্সচেঞ্জার ডুয়াল টিউব "ডাবল এইচ" টাইপ ফিন টিউবও তৈরি করতে পারে, এর কঠোর কাঠামো, এবং দীর্ঘ নল সারি উপলক্ষ্যে প্রয়োগ করা যেতে পারে।
বিস্তারিত
তাপ বিনিময় দক্ষতা উন্নত করতে এবং পৃষ্ঠের তাপ স্থানান্তর প্রসারিত করার জন্য, সাম্প্রতিক বছরগুলিতে এইচ-টাইপ ফিনড টিউবগুলি বয়লার এবং বর্জ্য তাপ পুনরুদ্ধারের ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে।এইচ-টাইপ ফিনড টিউবগুলি মূলত আয়তক্ষেত্র ফিনড টিউব থেকে উদ্ভূত হয়।পাখনার পৃষ্ঠে তাদের অনন্য খাঁজ কাঠামোর কারণে, এইচ-টাইপ ফিনড টিউবগুলিতে চমৎকার অ্যান্টি-ওয়্যার এবং অ্যান্টি-ফাউলিং কর্মক্ষমতা রয়েছে।
গঠন
আমাদের পণ্যগুলি আমাদের গ্রাহকদের চাহিদা এবং পরিস্থিতি অনুযায়ী পরিবর্তন করা যেতে পারে। আমরা নিরাপদ, নির্ভরযোগ্য এবং দক্ষ এইচ-ফিন টিউব ডিজাইন এবং তৈরি করি। এইচডি বয়লার স্ট্যান্ড-অলোন পণ্যের গুণমান নিশ্চিতকরণ সিস্টেমগুলিও সম্পন্ন করেছে। এইচ-ফিন টিউবগুলির উত্পাদন রয়েছে উচ্চ তাপ স্থানান্তর দক্ষতা, তাদের ফ্লু গ্যাস প্রতিরোধ ক্ষমতা রয়েছে এবং একটি ছোট স্থানের জন্য ডিজাইন করা হয়েছে।
মান নিয়ন্ত্রণ
1. প্রয়োগকৃত উপকরণ তথ্য সহ প্রভাব পরীক্ষা এবং শক্তি গণনা প্রতিবেদন।
2. স্টিল প্লেট, টিউব এবং ইলেক্ট্রোডের 100% NDT (অ-ধ্বংসাত্মক পরিদর্শন) রিপোর্ট
3. এক্স-রে, γ-রে এবং তরল অনুপ্রবেশকারী পরীক্ষার পরিদর্শন রিপোর্ট (ওয়েল্ডিং সীম): পুরো বয়লারের গুণমান নিশ্চিত করতে
4. হাইড্রোলিক পরীক্ষা রিপোর্ট: মান কাজের চাপ এবং নিরাপত্তা নিশ্চিত করুন
