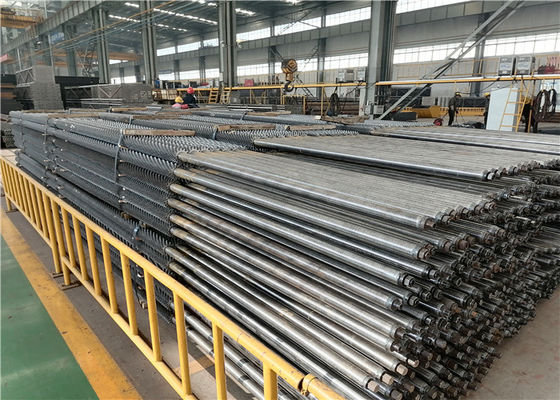

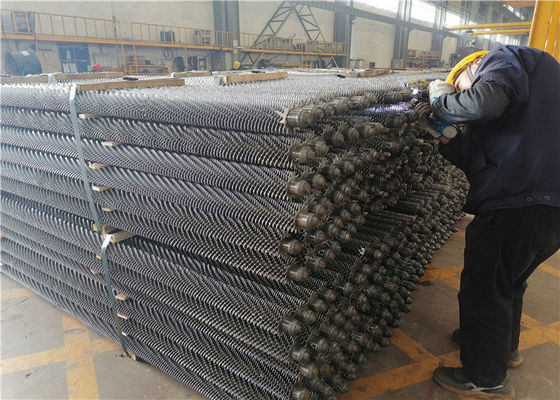

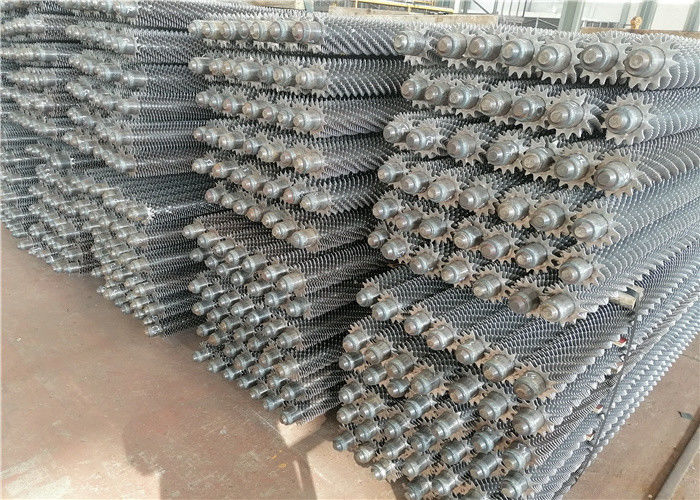

সেরেটেড স্পাইরাল বয়লার ফিন টিউব, ব্রেজিং স্পাইরাল ফিনড টিউব

সুবিধাদি

1. ভাল জারা প্রতিরোধের

পরিধান প্রধানত কারণে পাইপ উপর ধূসর কণা প্রভাব এবং কাটিয়া প্রভাব.30 ডিগ্রী একটি স্তরে পাইপের চারপাশে পরিধান সবচেয়ে গুরুতর।S1/d=S2/d=2 হলে, এখানে পরিধানের পরিমাণ গড় মানের 3 গুণ।

বায়ু প্রবাহের দিক পরিবর্তনের কারণে, দ্বিতীয় সারিতে সবচেয়ে গুরুতর পরিধান রয়েছে।যখন S1/d=S2/d=2, দ্বিতীয় সারিটি প্রথম সারির পরিধানের দ্বিগুণ, এবং পরবর্তী সারির পরিধান সাধারণত প্রথম সারির থেকে 30% থেকে 40% বেশি হয়।

প্রথম সারির বিন্যাস অনুক্রমের প্রথম সারির বিন্যাসের মতোই। একই অবস্থার অধীনে, অনুদৈর্ঘ্য টিউব বান্ডেলের সর্বোচ্চ পরিধান স্তব্ধ নল বান্ডিলের চেয়ে 3-4 গুণ কম।

পাইপের ঘর্ষণ গতি ফ্লু গ্যাস বেগ KV3.33-এর অ-অভিন্নতা সহগ-এর সরাসরি সমানুপাতিক, এবং ফ্লাই অ্যাশ ঘনত্ব Ku-এর অ-অভিন্নতা সহগ-এর সরাসরি সমানুপাতিক।

এইচ-আকৃতির ফিনড টিউব ইকোনোমাইজারটি ক্রমানুসারে সাজানো হয়েছে।এইচ-আকৃতির পাখনা স্থানটিকে কয়েকটি ছোট এলাকায় বিভক্ত করে এবং বায়ুপ্রবাহের উপর অভিন্ন প্রবাহের প্রভাব ফেলে।অপটিক্যাল টিউব ইকোনোমাইজার, স্পাইরাল ফিন ইকোনোমাইজার এবং স্তব্ধ বিন্যাস সহ অনুদৈর্ঘ্য ফিন ইকোনোমাইজারের তুলনায়, পরিধানের জীবন অন্যান্য অবস্থার অধীনে 3-4 গুণ বেশি।

ফ্লু গ্যাস সাইড ড্যাম্পার বাঁক অংশটিকে রক্ষা করে।

2. ধুলো জমে হ্রাস

পাইপের পিছনে এবং বাতাসের দিকে ছাই তৈরি হয়৷ পাইপটি অব্যবস্থাপনা করে ঘষে ফেলা সহজ এবং পিছনে কম ধুলো জমা হয়৷ পাইপটি ক্রমানুসারে বিন্যাস করার জন্য, বায়ু প্রবাহ সহজে ফ্লাশ করা যায় না। পাইপের পিছনে, ভুল কলামের তুলনায় ক্রমানুসারে পাইপ বিন্যাসে বেশি ছাই জমা হয়।

এইচ-টাইপ পাখনাটি পাইপের উভয় পাশে ঢালাই করা হয়, যা ছাই জমা করে না, যখন বায়ু প্রবাহ সোজা প্রবাহিত হয়, বায়ু প্রবাহের দিক পরিবর্তন হয় না এবং পাখনা ছাই জমা হয় না।

এইচ-টাইপ পাখনার মাঝখানে 4-10 একটি ফাঁক রেখে দেওয়া হয়, যা ধুলো জমে পাইপের পাখনা ঝাড়ু দেওয়ার জন্য বায়ু প্রবাহকে গাইড করতে পারে।

যেহেতু পাখনার সর্পিল কোণ প্রবাহের দিক নির্দেশ করে, তাই ফিন টিউবের ছাই জমে থাকা আরও গুরুতর, এবং যে ইকোনোমাইজারটি আলগা ছাই তৈরি করে না তা ব্যবহার করা যাবে না। ফিল্ড অপারেশন দেখায় যে এইচ-আকৃতির ফিন টিউবটিতে ছাই জমা হয় না। , যখন সর্পিল পাখনা গুরুতরভাবে.

অনুদৈর্ঘ্য পাখনা টিউব পাখনা বরাবর বায়ু প্রবাহ দ্বারা গঠিত হয় কারণ পাখনা জমা ছাই পৃষ্ঠে এবং পিছনে ঢালাই করা হয়। কিছু এলাকায় ধুলো জমে প্রবণ।

এইচ-আকৃতির পাখনা, যা উভয় পাশে একটি সরল চ্যানেল তৈরি করে, সবচেয়ে ভাল ফুঁক প্রভাব রয়েছে।

3. কমপ্যাক্ট স্থান এবং কম খরচে

পাইপ সেটটি অনেক কমপ্যাক্ট এবং লেজের ধোঁয়ার উচ্চতা কমিয়ে দেয়।

মোট ওজন ব্যাপকভাবে হ্রাস করা হয় এবং সাসপেনশন সিস্টেমের লোড হ্রাস করা হয়।

ইকোনোমাইজার এবং ইন্টিগ্রাল বয়লারের খরচ কমানো।

4. ধোঁয়া পাশ্বর্ীয় প্রতিরোধের হ্রাস

অনুপ্রাণিত ফ্যানের অপারেটিং এবং বিনিয়োগ খরচ হ্রাস করুন।
