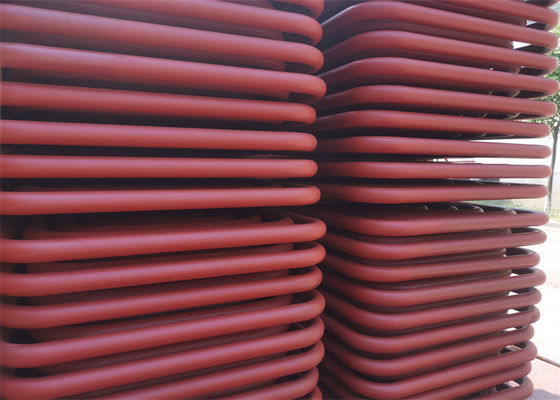

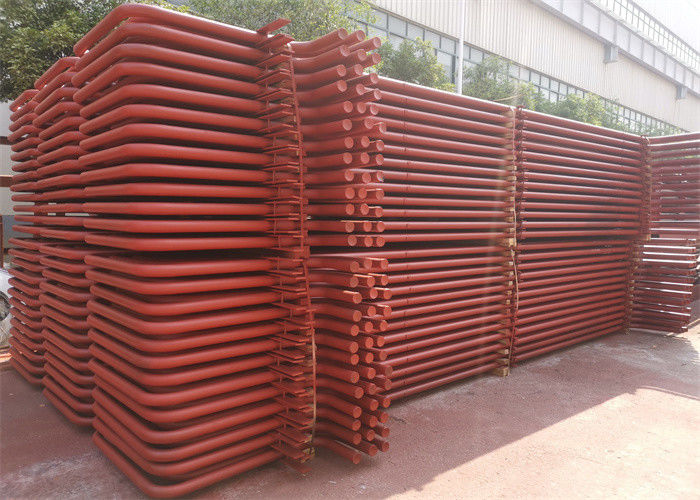

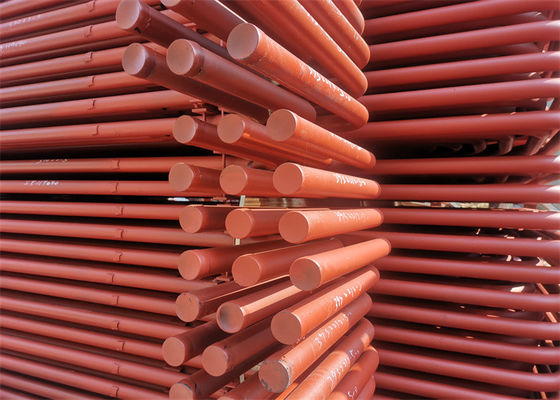

ASME SA192 সার্পেন্টাইন টিউব কয়েল 1500mm বাঁকানো বিজোড়

ASME SA192 বিজোড় সার্পেন্টাইন টিউব সুপারহিটার কয়েল নমন

হিট এক্সচেঞ্জার সিস্টেমে সার্পেন্টাইন টিউব ব্যাপকভাবে ব্যবহৃত হয়।

প্রযুক্তিগত প্রয়োজনীয়তা:

নমনের জন্য স্ট্রেইট টিউব স্ট্যান্ডার্ড স্পেসিফিকেশন:

ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269, ইত্যাদি।

চিহ্নিতকরণ:মার্কিং মেশিন দ্বারা বাঁকানোর আগে সমস্ত টিউবের দৈর্ঘ্য জুড়ে (মার্কিং ছাড়াই তাপ চিকিত্সার পরে বাঁকানো অংশ)

দ্রষ্টব্য: U-বেন্ডিং টিউবের সোজা অংশে বাঁকানোর পরেও চিহ্নিত করা সম্ভব।

ইউ-বেন্ড টিউব:

- TEMA RCB 2.31 স্ট্যান্ডার্ড অফ দ্য টিউবুলার এক্সচেঞ্জার ম্যানুফ্যাকচারার্স অ্যাসোসিয়েশন (9ম সংস্করণ)।

-ASTM A688/ASME SA688 ফিড ওয়াটার বয়লারের জন্য ডিজাইন করা অস্টেনিটিক জারা প্রতিরোধী ইস্পাত গ্রেডের ঢালাই করা টিউবের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন।

-ASTM B163/ASME SA163 কনডেন্সার এবং হিট এক্সচেঞ্জারগুলির জন্য নিকেল এবং নিকেল খাদের টিউবের জন্য স্ট্যান্ডার্ড প্রযুক্তিগত প্রয়োজনীয়তা।

- গ্রাহক বিশেষ উল্লেখ.

বাঁকানো ব্যাসার্ধ: 1.5*OD (বাইরের ব্যাস) থেকে 1500mm পর্যন্ত

1.5*OD এর কম বা সমান ব্যাসার্ধ সহ টিউব অর্ডার করার সময়, জ্যামিতিকের নির্ভুলতা সম্মত হওয়া আবশ্যক।

স্ট্রেইট টিউব সর্বোচ্চ দৈর্ঘ্য: (বাঁকানোর আগে): 35000 মিমি।

পায়ের দৈর্ঘ্য: সর্বনিম্ন 1 মিটার, সর্বোচ্চ।16500 মিমি (সর্বোচ্চ R = 1500 মিমি এর জন্য)

দ্রষ্টব্য: অন্যান্য আকার চুক্তির উপর উপলব্ধ।

তাপ চিকিত্সা: U-বেন্ডিং এর পরে স্ট্রেস উপশম (প্রতিটি পায়ের জন্য বেন্ডিং এরিয়া প্লাস 300MM)।

হাইড্রোস্ট্যাটিক টেস্ট আফটার ইউ বেন্ডিং: সর্বোচ্চ টেস্ট প্রেসার 600 বার, ভিজিয়ে রাখা 10 সেকেন্ড।সঙ্গে

ডিমেরিয়ালাইজড ওয়াটার।হাইড্রো-পরীক্ষার পরে সংকুচিত বায়ু পরিষ্কার করা।

প্যাকেজিং: শক্তিশালী পরিবহন-যোগ্য প্রাক-ফুমিগেটেড কাঠের বাক্সের জন্য সংশ্লিষ্ট মাত্রার

প্রতিটি টিউবের দৈর্ঘ্য, ব্যাসার্ধ, ব্যাস, PO এর প্রয়োজনীয়তা অনুযায়ী পলিথিনে মোড়ানো

টিউবের উভয় প্রান্তে নরম প্লাস্টিকের ক্যাপ সহ ফিল্ম।

সুপারহিটার এবং রিহিটারগুলি গরম করার পৃষ্ঠের জন্য গুরুত্বপূর্ণ অংশ, যা বাষ্পের তাপমাত্রা বাড়াতে ব্যবহৃত হয়, যার লক্ষ্য বাষ্প এনথালপি উন্নত করা এবং পাওয়ার স্টেশনের জন্য তাপ সঞ্চালন দক্ষতা আরও বৃদ্ধি করা।

সুপারহিটারগুলি একটি নির্দিষ্ট টেম্পেচারের সাথে অলঙ্কৃত বাষ্প থেকে সুপারহিটেড বাষ্পকে গরম করতে কাজ করে।যখন বয়লার লোড বা অন্যান্য কাজের অবস্থার পরিবর্তন হয়, তখন সুপারহিটেড বাষ্পের তাপমাত্রা যাতে স্বাভাবিক হয় এবং তাপমাত্রার পরিবর্তনের অনুমতিযোগ্য সীমার মধ্যে থাকে তা নিশ্চিত করা প্রয়োজন।

পাওয়ার স্টেশনে তাপ সঞ্চালন থেকে, চাপ এবং তাপমাত্রার মূল পরামিতিগুলি বেশি, সঞ্চালনের তাপ দক্ষতা ভাল, বা বাষ্প টারবাইনের পিছনের বাষ্পের আর্দ্রতা খুব বেশি, এটির সুরক্ষাকে প্রভাবিত করে।যদিও সুপারহিয়ার বাষ্পের তাপমাত্রা ধাতব পদার্থ দ্বারা সীমিত, বর্তমানে, ধাতব পদার্থের সীমাবদ্ধতার কারণে, বেশিরভাগ পাওয়ার স্টেশন বয়লারের সুপারহিটেড তাপমাত্রা এখনও 540-555 ডিগ্রী রেঞ্জের মধ্যে রয়েছে এবং বাষ্প টারবাইনের ব্লেডের বাষ্পের আর্দ্রতা এড়াতে পিছন খুব বড়, এইভাবে মধ্যম reheating সিস্টেম প্রয়োগ করা হয়.

দ্যসার্পেন্টাইন টিউবনিম্নলিখিত মানদণ্ড মেনে চলুন:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

ইস্পাত গ্রেড:

অন্যান্য খাদ এবং ইস্পাত গ্রেডের টিউব চুক্তিতে উত্পাদিত হতে পারে।

আমাদের দ্বারা সম্পাদিত কিছু গুণমান পরীক্ষাগুলির মধ্যে রয়েছে:

পরিপূরক পরীক্ষা:উপরে উল্লিখিত পরীক্ষাগুলি ছাড়াও, আমরা উত্পাদিত পণ্যের সম্পূরক পরীক্ষাও করি।এর অধীনে পরিচালিত পরীক্ষাগুলির মধ্যে রয়েছে:

হুয়া ডং এনার্জি টেকনোলজি 1985 সাল থেকে সার্পেন্টাইন টিউব তৈরি করতে শুরু করেছে, এখন পর্যন্ত 30 টিরও বেশি দেশে 300,000 টন স্টিল সার্পেন্টাইন টিউব সরবরাহ করেছে।

হুয়া ডং এনার্জি টেকনোলজি অস্টেনিটিক স্টেইনলেস স্টিল, নিকেল অ্যালয় স্টিল (হ্যাস্টেলয়, মোনেল, ইনকোনেল, ইনকোলয়) বিজোড় এবং ঢালাই পাইপ এবং টিউবের সাথে লেনদেন করে 35 বছরেরও বেশি সময় ধরে, প্রতি বছর 50000 টনেরও বেশি ইস্পাত পাইপ এবং টিউব বিক্রি করে।আমাদের ক্লায়েন্ট ইতিমধ্যেই ইতালি, যুক্তরাজ্য, জার্মানি, মার্কিন যুক্তরাষ্ট্র, কানাডা, চিলি, কলম্বিয়া, সৌদি আরব, রাশিয়া, কোরিয়া, সিঙ্গাপুর, অস্ট্রিয়াল, পোল্যান্ড, ফ্রান্স, ... এবং আমাদের গ্রুপ শাখা কোম্পানি এবং কারখানার মতো 45টিরও বেশি দেশ কভার করেছে ইতিমধ্যেই অনুমোদিত হয়েছে :ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001৷
