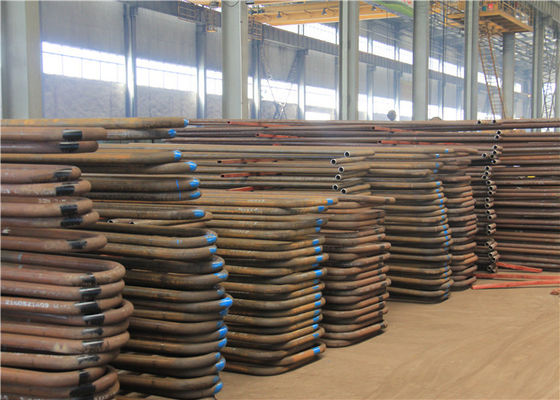

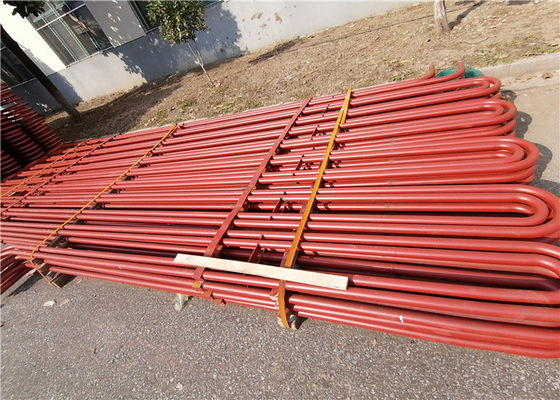

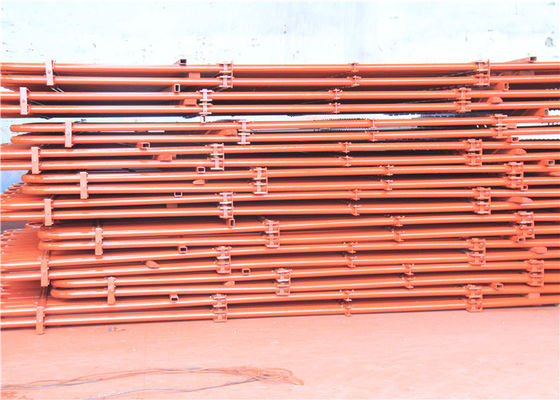

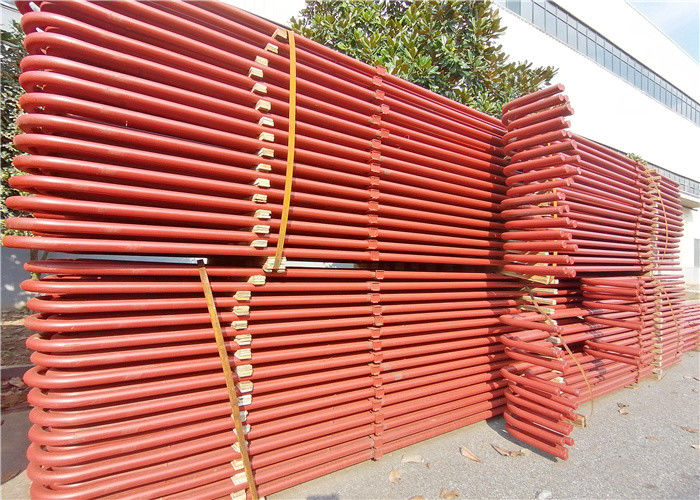

ASME সার্টিফিকেটেড বয়লার ইকোনোমাইজার সার্পেন্টাইন কয়েল টিউব অ্যান্টি ক্ষয়
পণ্য পরিচিতি
|
পণ্যের নাম
|
পাম মিল বয়লারের জন্য ইকোনোমাইজার অ্যান্টি ডিউ পয়েন্ট ক্ষয়, কম তাপমাত্রার ক্ষয়রোধী
|
|
কাঠামোর ধরন
|
টিউব কয়েল সার্পেন্টাইন কয়েল
|
|
টিউব উপাদান
|
কর্টেন স্টিল, এনডি স্টিল (09CrCuSb)
|
|
স্ট্যান্ডার্ড
|
চায়না জিবি, এএসএমই
|
|
প্রস্তুতকারক গ্রেড
|
চায়না এ গ্রেড, এবিএস সার্টিফিকেটেড, টিইউভি সার্টিফিকেটেড
|
|
টিউব প্রকার
|
বেয়ার টিউব
|
|
টিউব স্পেসিফিকেশন
|
গ্রাহকের প্রয়োজনীয়তা অনুযায়ী
|
|
টিউব প্রাচীর বেধ
|
গ্রাহকের প্রয়োজনীয়তা অনুযায়ী
|
|
কাজের চাপ
|
উপাদানের উপর নির্ভর করে
|
|
কাজ তাপমাত্রা
|
উপাদানের উপর নির্ভর করে
|
|
ঢালাই
|
স্বয়ংক্রিয় GTAW (TIG) টিউব বাট ঢালাই
|
|
ঢালাই NDT
|
স্বয়ংক্রিয় RT 100%
|
বিশেষ বিরোধী শিশির বিন্দু ক্ষয়, বিরোধী নিম্ন তাপমাত্রা ফ্লু গ্যাস জারা উপাদান ND ইস্পাত 09CrCuSb.
ক্লোরিন (Cl-আয়ন) জারা প্রতিরোধী উপাদান।সালফার (SOএক্স-আয়ন) জারা প্রতিরোধী উপাদান।
09CrCuSb মূলত পেট্রোলিয়াম ক্র্যাকিং প্রক্রিয়ায় ক্ষয়ের বিরুদ্ধে ব্যবহৃত হয়েছিল।
ইউ-বেন্ড টিউব নিম্নলিখিত মানগুলি মেনে চলে:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
ইস্পাত গ্রেড:
| ফেরাইট |
অস্টেনাইট |
ডুপ্লেক্স |
সুপার ডুপ্লেক্স |
নি-অ্যালোস |
টাইটানিয়াম |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
অন্যান্য খাদ এবং ইস্পাত গ্রেডের টিউব চুক্তিতে উত্পাদিত হতে পারে।
প্রযুক্তিগত প্রয়োজনীয়তা:
নমনের জন্য স্ট্রেইট টিউব স্ট্যান্ডার্ড স্পেসিফিকেশন:
ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269, ইত্যাদি।
চিহ্নিতকরণ:বাঁকানোর আগে মার্কিং মেশিন দ্বারা সমস্ত টিউবের দৈর্ঘ্য জুড়ে (তাপের পরে বাঁকানো অংশ
চিহ্ন ছাড়াই চিকিৎসা)
বিঃদ্রঃ:U-বেন্ডিং টিউবের সোজা অংশে বাঁকানোর পরেও চিহ্নিত করা সম্ভব।
ইউ-বেন্ড টিউব:
- TEMA RCB 2.31 স্ট্যান্ডার্ড অফ দ্য টিউবুলার এক্সচেঞ্জার ম্যানুফ্যাকচারার্স অ্যাসোসিয়েশন (9ম সংস্করণ)।
- ASTM A688/ASME SA688 অস্টেনিটিক জারা প্রতিরোধী ঢালাই করা টিউবের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন
ফিড ওয়াটার বয়লারের জন্য ডিজাইন করা ইস্পাত গ্রেড।
-এএসটিএম বি১৬৩/এএসএমই এসএ১৬৩ স্ট্যান্ডার্ড প্রযুক্তিগত প্রয়োজনীয়তা নিকেল এবং নিকেল খাদের টিউবের জন্য
কনডেন্সার এবং হিট এক্সচেঞ্জার।
- গ্রাহক বিশেষ উল্লেখ.
নমন ব্যাসার্ধ:1.5*OD (বাইরের ব্যাস) থেকে 1500mm পর্যন্ত
1.5*OD এর কম বা সমান ব্যাসার্ধ সহ টিউব অর্ডার করার সময়, জ্যামিতিকের নির্ভুলতা সম্মত হওয়া আবশ্যক।
স্ট্রেইট টিউব সর্বোচ্চ দৈর্ঘ্য:(বাঁকানোর আগে): 35000 মিমি।
পায়ের দৈর্ঘ্য:সর্বনিম্ন 1 মিটার, সর্বোচ্চ16500 মিমি (সর্বোচ্চ R = 1500 মিমি এর জন্য)
বিঃদ্রঃ:অন্যান্য আকার চুক্তির উপর উপলব্ধ.
তাপ চিকিত্সা:U-বেন্ডিং এর পরে স্ট্রেস রিলিভড (প্রতিটি পায়ের জন্য বেন্ডিং এরিয়া প্লাস 300MM)।
হাইড্রোস্ট্যাটিক পরীক্ষা ইউ নমন পরে: সর্বোচ্চ পরীক্ষার চাপ 600 বার, ভিজিয়ে রাখা 10 সেকেন্ড।সঙ্গে
ডিমেরিয়ালাইজড ওয়াটার।হাইড্রো-পরীক্ষার পরে সংকুচিত বায়ু পরিষ্কার করা।
প্যাকেজিং: শক্তিশালী পরিবহন-যোগ্য প্রাক-ফুমিগেটেড কাঠের বাক্সের জন্য সংশ্লিষ্ট মাত্রা
প্রতিটি টিউবের দৈর্ঘ্য, ব্যাসার্ধ, ব্যাস, PO এর প্রয়োজনীয়তা অনুযায়ী পলিথিনে মোড়ানো
টিউবের উভয় প্রান্তে নরম প্লাস্টিকের ক্যাপ সহ ফিল্ম।
আমাদের দ্বারা সম্পাদিত কিছু গুণমান পরীক্ষাগুলির মধ্যে রয়েছে:
| জারা পরীক্ষা |
ক্লায়েন্ট দ্বারা বিশেষভাবে অনুরোধ করা হলেই পরিচালিত হয় |
| রাসায়নিক বিশ্লেষণ |
প্রয়োজনীয় মানের মান অনুযায়ী পরীক্ষা করা হয় |
| ধ্বংসাত্মক / যান্ত্রিক পরীক্ষা |
প্রসার্য |কঠোরতা |চ্যাপ্টা |ফ্লেয়ার |ফ্ল্যাঞ্জ |
| রিভার্স-বেন্ড এবং Re.সমতল পরীক্ষা |
প্রাসঙ্গিক মান এবং ASTM A-450 এবং A-530 নিয়মের সাথে সম্পূর্ণ সম্মতিতে পরিচালিত, যা গ্রাহকদের শেষ পর্যন্ত ঝামেলামুক্ত সম্প্রসারণ, ঢালাই এবং ব্যবহার নিশ্চিত করে |
| এডি কারেন্ট টেস্টিং |
ডিজিটাল ত্রুটি-চিহ্ন টেস্টিং সিস্টেম ব্যবহার করে উপ-পৃষ্ঠে একজাতীয়তা সনাক্ত করতে সম্পন্ন করা হয়েছে |
| হাইড্রোস্ট্যাটিক টেস্টিং |
টিউব লিকেজ চেক করার জন্য ASTM-A 450 নিয়ম অনুযায়ী 100% হাইড্রোস্ট্যাটিক টেস্টিং করা হয়, এবং সবচেয়ে বড় চাপ আমরা 20Mpa/7s সমর্থন করতে পারি। |
| চাপ পরীক্ষা অধীনে বায়ু |
বায়ু ফুটো কোনো প্রমাণ পরীক্ষা করতে |
| চাক্ষুষ পরিদর্শন |
নিষ্ক্রিয়করণের পরে, প্রতিটি একক দৈর্ঘ্যের টিউব এবং পাইপ পৃষ্ঠের ত্রুটি এবং অন্যান্য অসম্পূর্ণতা সনাক্ত করার জন্য প্রশিক্ষিত কর্মীদের দ্বারা পুঙ্খানুপুঙ্খভাবে ভিজ্যুয়াল পরিদর্শন করা হয় |
পরিপূরক পরীক্ষা:উপরে উল্লিখিত পরীক্ষাগুলি ছাড়াও, আমরা উত্পাদিত পণ্যের সম্পূরক পরীক্ষাও করি।এর অধীনে পরিচালিত পরীক্ষাগুলির মধ্যে রয়েছে:
|
·এডি কারেন্ট টেস্টিং
·ওপি টেস্টিং
·রেডিওগ্রাফি পরীক্ষা
|
·জারা পরীক্ষা
·মাইক্রো টেস্টিং
·ম্যাক্রো টেস্টিং
|
·আইজিসি টেস্টিং
·অতিস্বনক পরীক্ষা
·লিকুইড পেনিট্রেট টেস্টিং
|
