SA179/192 বয়লার সার্পেন্টাইন টিউব বাষ্প সুপারহিটার মরিচা-প্রুফ
সুপারহিটার এবং রিহিটার, বয়লার সুপারহিটার কয়েলের জন্য কাস্টম উপাদান
সুপারহিটার এবং রিহিটারগুলি গরম করার পৃষ্ঠের জন্য গুরুত্বপূর্ণ অংশ, যা বাষ্পের তাপমাত্রা বাড়াতে ব্যবহৃত হয়, যার লক্ষ্য বাষ্প এনথালপি উন্নত করা এবং পাওয়ার স্টেশনের জন্য তাপ সঞ্চালন দক্ষতা আরও বৃদ্ধি করা।
সুপারহিটারগুলি একটি নির্দিষ্ট টেম্পেচারের সাথে অলঙ্কৃত বাষ্প থেকে সুপারহিটেড বাষ্পকে গরম করতে কাজ করে।যখন বয়লার লোড বা অন্যান্য কাজের অবস্থার পরিবর্তন হয়, তখন সুপারহিটেড বাষ্পের তাপমাত্রা যাতে স্বাভাবিক হয় এবং তাপমাত্রার পরিবর্তনের অনুমতিযোগ্য সীমার মধ্যে থাকে তা নিশ্চিত করা প্রয়োজন।
পাওয়ার স্টেশনে তাপ সঞ্চালন থেকে, চাপ এবং তাপমাত্রার মূল পরামিতিগুলি বেশি, সঞ্চালনের তাপ দক্ষতা ভাল, বা বাষ্প টারবাইনের পিছনের বাষ্পের আর্দ্রতা খুব বেশি, এটির সুরক্ষাকে প্রভাবিত করে।যদিও সুপারহিয়ার বাষ্পের তাপমাত্রা ধাতব পদার্থ দ্বারা সীমিত, বর্তমানে, ধাতব পদার্থের সীমাবদ্ধতার কারণে, বেশিরভাগ পাওয়ার স্টেশন বয়লারের সুপারহিটেড তাপমাত্রা এখনও 540-555 ডিগ্রী রেঞ্জের মধ্যে রয়েছে এবং বাষ্প টারবাইনের ব্লেডের বাষ্পের আর্দ্রতা এড়াতে পিছন খুব বড়, এইভাবে মধ্যম reheating সিস্টেম প্রয়োগ করা হয়.
ASME শংসাপত্র বয়লার অংশ বয়লার সুপারহিটার চীন কারখানা সরাসরি বিক্রয়:
1) রেডিয়েন্ট-কনভেকটিভ এবং 100% কনভেক্টিভ উভয়ই উপলব্ধ
2) সমাবেশগুলি সম্পূর্ণরূপে স্ব-সহায়ক (কোন মধ্যবর্তী সমর্থন ইটের প্রয়োজন নেই
3) সমতুল্য দৈর্ঘ্যের সমস্ত উপাদান সুষম প্রবাহ নিশ্চিত করে
4) টিউবগুলির ভিতরে রক্ষণশীল বেগ সমস্ত লোডে ইতিবাচক শীতল হওয়ার নিশ্চয়তা দেয়
5) সম্পূর্ণ নিষ্কাশনযোগ্য
সুপার হিটার প্রকার:
1. রেডিয়েন্ট সুপার হিটার: এটি সুপার হিটারের প্রথম প্রকার এবং এটি সরাসরি শিখা বা আগুন থেকে রক্ষা করার জন্য জলের টিউবের উপরে বা পিছনে অবস্থিত।
পরামিতি যা পরিচলন বাড়ায়
কজ্বালানী এবং বায়ু প্রবাহ বৃদ্ধি (দহন গ্যাস প্রবাহ)
খ.বাষ্প ভর প্রবাহ হার বৃদ্ধি
বিকিরণ প্রধানত শিখা তাপমাত্রার উপর নির্ভর করে।বাষ্প প্রবাহ হার বৃদ্ধি হিসাবে প্রস্থান তাপমাত্রা কম হয়.
রেডিয়েন্ট সুপার হিটার
এগুলিকে তাপ উত্সের সংস্পর্শে রাখা হয় যার জন্য ধাতব তাপমাত্রার উন্নতি প্রয়োজন।
উজ্জ্বল এবং কনভেটিভ সুপার হিটার এবং রিহিটারগুলি উচ্চ তাপমাত্রার বাষ্পের জন্য ব্যবহৃত হয়।
বয়লারে উচ্চ তাপমাত্রার উজ্জ্বল বাষ্প সুপার হিটারের আনুষঙ্গিক

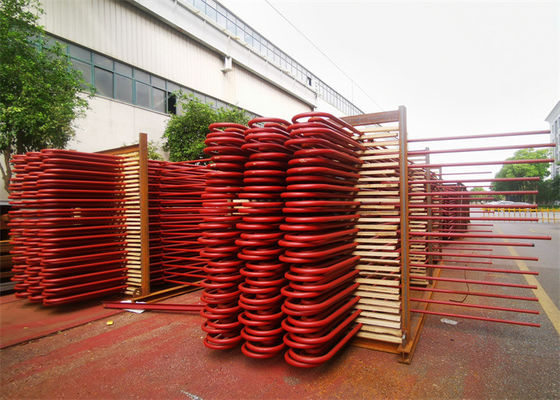

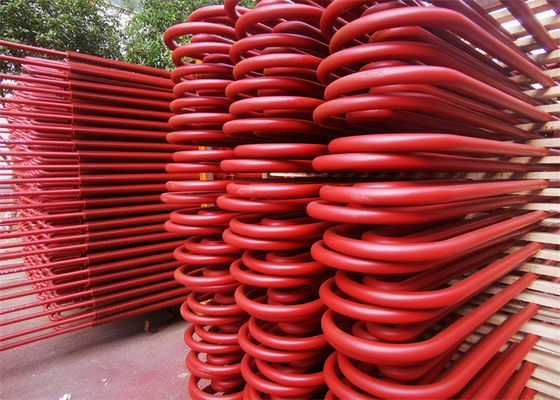

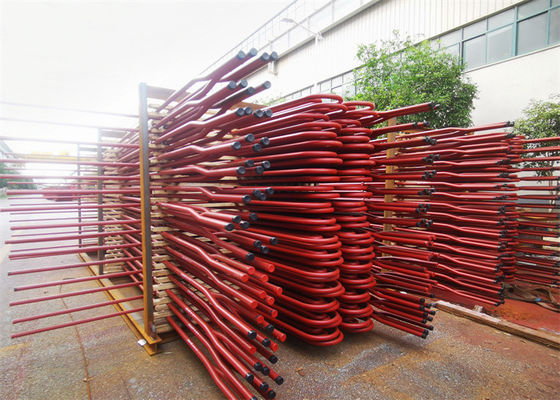

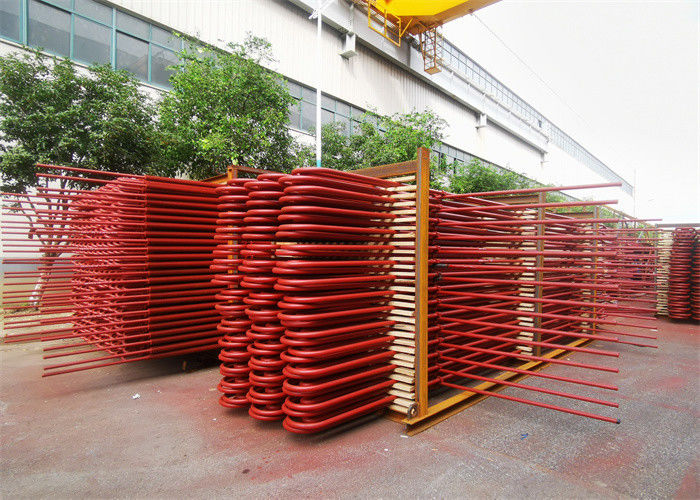

এটি সাপের মতো টিউব (কার্বন ইস্পাত, খাদ ইস্পাত বা তাপ-প্রতিরোধী ইস্পাত, ইত্যাদি) এবং সংগ্রহের বাক্স এবং অন্যান্য সহায়ক উপাদান দিয়ে তৈরি।টিউবগুলিতে সাধারণত φ32, φ38, φ42 বা অন্যান্য ধরণের স্পেসিফিকেশন থাকে, ব্যবহারকারীর চাহিদা অনুযায়ী আলাদাভাবে।
রিহিটার
তারা সুপার হিটার হিসাবে বুদ্ধিমান কিন্তু যেহেতু তাদের প্রস্থান তাপমাত্রা সুপার হিটারের চেয়ে কিছুটা কম এবং তাদের চাপ সুপার হিটারের চেয়ে 20% -25% কম, তারা কম মানের উপাদানের অ্যালয় দাঁড়াতে পারে।
আবেদন:
স্টিম সুপার হিটারটি ঘন টিউব কয়েল নিয়ে গঠিত এবং 450ºC-1000ºC তাপমাত্রার নিচে ফ্লুতে স্থাপন করা হয়।
পাওয়ার প্ল্যান্টের বয়লারের ক্ষমতা 10Mpa-এর বেশি, প্লেটেন এবং কয়েলড সুপারহিটার সাধারণত গৃহীত হয়।
সুপারহিটার এবং রিহিটারের পার্থক্য কি?
| টাইপ |
সুবিধাদি |
অসুবিধা |
সহায়ক পদ্ধতি |
| দুল-টাইপ |
1. দৃঢ় কাঠামোগত সমর্থন |
1. ঘনীভূত বাষ্প দ্বারা প্রবাহে বাধা 2. নীচে জমে থাকা জল পরিষ্কার করার জন্য ধীরে ধীরে পুনরায় চালু করা প্রয়োজন। |
উপরে থেকে সমর্থিত |
| উল্টানো-টাইপ |
1. ঘনীভূত বাষ্পের যথাযথ নিষ্কাশন |
1. কাঠামোগত অনমনীয়তার অভাব, বিশেষ করে উচ্চ গতির গ্যাস প্রবাহে |
নীচে থেকে সমর্থিত |
| অনুভূমিক - প্রকার |
1. সঠিক নিষ্কাশন
2. ভাল কাঠামোগত অনমনীয়তা.
|
1. তারা শিখাকে সরাসরি দেখে না তাই তারা প্রধানত সংবহনশীল ধরণের |
সাধারণত প্রধান চুল্লির সমান্তরাল উল্লম্ব গ্যাস নালীতে সমর্থিত। |
বিস্তারিত
| তথ্য সেটিং |
| প্রক্রিয়া |
ঢালাই |
| গঠন |
অনুভূমিক বা উল্লম্ব |
| উপাদান |
কার্বন ইস্পাত, খাদ ইস্পাত |
| টিউব |
φ32, 38, 42, ইত্যাদি। |
| আকার |
কাস্টমাইজড |
| ব্র্যান্ড |
এইচটিইজি |
| ওয়ারেন্টি |
18 মাস |
নকশা কাঠামো
1. স্যাচুরেটেড বাষ্প গরম করা, তাপমাত্রা 900 ডিগ্রি সেলসিয়াস পর্যন্ত।
2. উচ্চ দক্ষতা, >90%।
3. উচ্চ গতির হিটিং।
4. স্টেইনলেস স্টীল সঙ্গে নকশা.
5. দীর্ঘ নকশা সেবা জীবন, 15 বছর.
আমাদের প্রয়োজনীয় প্রযুক্তিগত তথ্য পাঠান, যেমন বাষ্প ক্ষমতা, চাপ, প্রয়োজনীয় তাপমাত্রা ইত্যাদি। আমরা সেই অনুযায়ী ডিজাইন করব।
