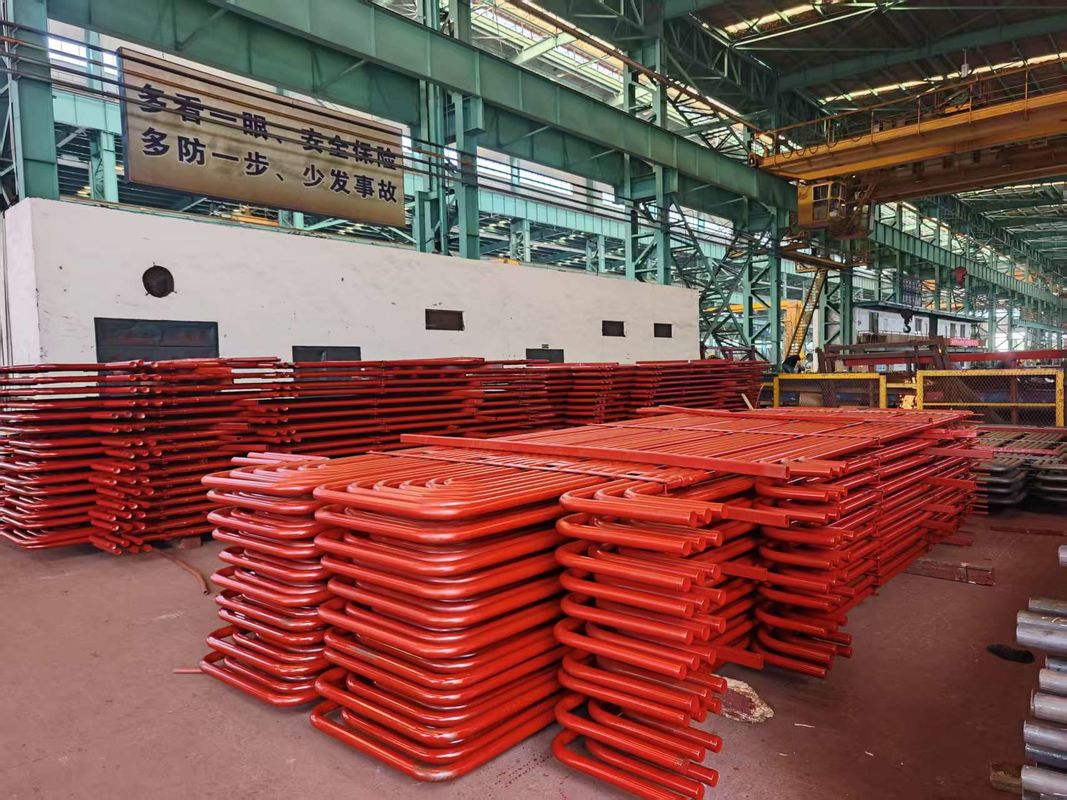

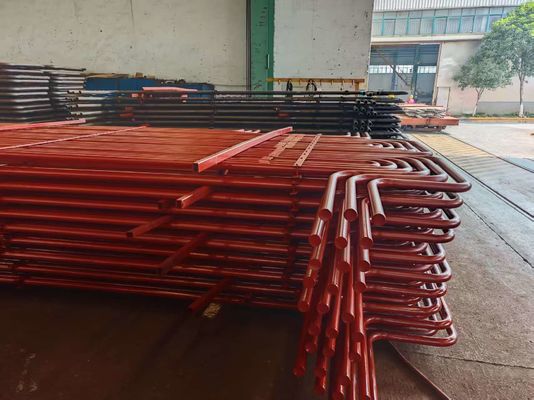

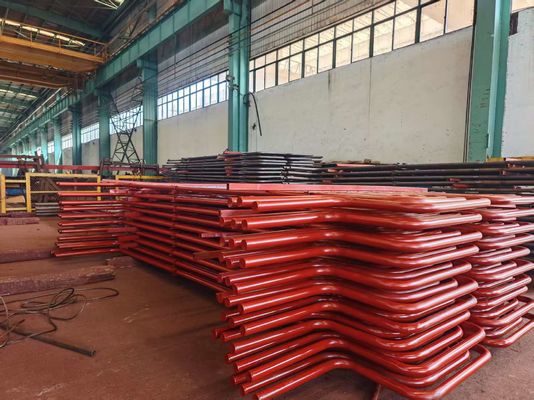

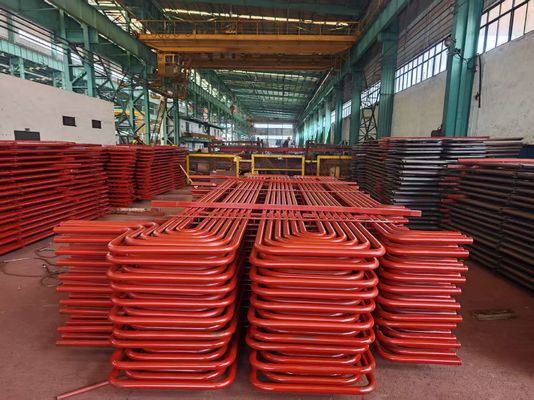

কাস্টম স্পেসিফিকেশন সহ সুপারহিটার কয়েল বাঁকানোর জন্য ASME SA192 সর্পেনটাইন টিউব
সর্প টিউবগুলির জন্য কোন উপকরণ ব্যবহৃত হয়?
সাধারণত কার্বন ইস্পাত, স্টেইনলেস স্টিল বা কপার অ্যালো প্রয়োগের উপর নির্ভর করে।
প্রযুক্তিগত প্রয়োজনীয়তা:
বাঁকানোর জন্য স্ট্রেট টিউব স্ট্যান্ডার্ড স্পেসিফিকেশন:
Asme SA 213; Asme এসবি 163; Asme A789, Asme SA268, Asme SA269, E.
চিহ্নিত:সমস্ত টিউব দৈর্ঘ্য জুড়ে মেশিন চিহ্নিত করে বাঁকানোর আগে (চিহ্নিত ছাড়াই তাপ চিকিত্সার পরে বাঁকানো বিভাগ)
দ্রষ্টব্য: ইউ-বেন্ডিং টিউবের সোজা অংশগুলিতে বাঁকানোর পরেও চিহ্নিতকরণ সম্ভব।
ইউ-বেন্ড টিউব:
-টেমা আরসিবি 2.31 টিউবুলার এক্সচেঞ্জার ম্যানুফ্যাকচারার্স অ্যাসোসিয়েশনের মান (নবম সংস্করণ)।
-এএসটিএম এ 688/এএসএমই এসএ 688 ফিড ওয়াটার বয়লারগুলির জন্য ডিজাইন করা অস্টেনিটিক জারা প্রতিরোধী স্টিল গ্রেডের ld ালাই টিউবগুলির জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন।
-এএসটিএম বি 163/এএসএমই এসএ 163 কনডেনসার এবং হিট এক্সচেঞ্জারগুলির জন্য নিকেল এবং নিকেল অ্যালোয়ের টিউবগুলির জন্য স্ট্যান্ডার্ড টেকিনিকাল প্রয়োজনীয়তা।
-কাস্টোমার স্পেসিফিকেশন।
এগুলি হিটিং সিস্টেমগুলির মূল উপাদান, বাষ্পের তাপমাত্রা বাড়ানোর দায়িত্ব দেওয়া। তাদের মূল লক্ষ্য? পাওয়ার স্টেশনগুলিতে তাপ চক্রের দক্ষতা বাড়ানোর জন্য বাষ্প এনথ্যালপি বুস্ট করুন।
সুপারহিটারগুলি স্যাচুরেটেড বাষ্প নেয় এবং এটি একটি নির্দিষ্ট সুপারহিটেড তাপমাত্রায় গরম করে। যখন বয়লার লোড বা অন্যান্য কাজের অবস্থার পরিবর্তন হয়, তখন সুপারহিটেড বাষ্পের তাপমাত্রা স্বাভাবিক এবং অনুমোদিত পরিবর্তনের সীমার মধ্যে রাখা জরুরী।
পাওয়ার স্টেশনের তাপ চক্রের দিকে তাকানো: প্রাথমিক চাপ এবং তাপমাত্রা যত বেশি, চক্রের তাপ দক্ষতা তত ভাল। যদি তারা খুব কম হয় তবে টারবাইনের পরবর্তী পর্যায়ে বাষ্প অত্যধিক আর্দ্র হয়ে যায়, যা সুরক্ষার সাথে আপস করতে পারে। তবে এখানে জিনিসটি রয়েছে - অতিপ্রাকৃত বাষ্পের তাপমাত্রা ধাতব উপকরণ দ্বারা সীমাবদ্ধ। এই মুহুর্তে, বেশিরভাগ পাওয়ার স্টেশন বয়লারগুলি এই উপাদানগুলির সীমাবদ্ধতার কারণে 540–555 ডিগ্রি তাপমাত্রা সুপারহিটেড তাপমাত্রা ক্যাপ করে। টারবাইনের পিছনের ব্লেডগুলিতে বাষ্পটিকে খুব ভেজা থেকে বিরত রাখতে, একটি মধ্য-রেহাই সিস্টেম ব্যবহার করা হয়।
নমন ব্যাসার্ধ: 1.5*ওডি (ব্যাসের বাইরে) থেকে 1500 মিমি থেকে
ব্যাসার্ধের সাথে টিউবগুলি কম বা 1.5*ওডির সমান অর্ডার করার সময়, জ্যামিতিকগুলির যথার্থতা সম্মত করা প্রয়োজন।
সোজা টিউব সর্বাধিক দৈর্ঘ্য: (বাঁকানোর আগে): 35000 মিমি।
লেগ দৈর্ঘ্য: মিনিট 1 মিটার, সর্বোচ্চ। 16500 মিমি (সর্বোচ্চ আর = 1500 মিমি জন্য)
দ্রষ্টব্য: অন্যান্য আকার চুক্তির ভিত্তিতে উপলব্ধ।
তাপ চিকিত্সা: ইউ-বাঁকানোর পরে স্ট্রেস মুক্তি পেয়েছে (প্রতিটি পায়ের জন্য বাঁকানো অঞ্চল প্লাস 300 মিমি)।
আপনার বাঁকানোর পরে হাইড্রোস্ট্যাটিক পরীক্ষা: সর্বাধিক পরীক্ষার চাপ 600 বার, 10 সেকেন্ড ভেজানো। সঙ্গে
ডিমেটরিয়ালাইজড জল। হাইড্রো-পরীক্ষার পরে সংকুচিত বায়ু পরিষ্কার করা।
প্যাকেজিং: শক্তিশালী পরিবহন-যোগ্য প্রাক-মর্যাদাপূর্ণ কাঠের বাক্সগুলির জন্য সংশ্লিষ্ট মাত্রাগুলির জন্য
প্রতিটি টিউব দৈর্ঘ্য, ব্যাসার্ধ, ব্যাস, পিও প্রয়োজনীয়তা অনুসারে পাশাপাশি পলিথিনে আবৃত
টিউবের উভয় প্রান্তে নরম প্লাস্টিকের ক্যাপ সহ ফিল্মগুলি।
|
পণ্যের নাম
|
বয়লার জন্য অর্থনীতি
|
|
কাঠামোর ধরণ
|
টিউব কয়েল সর্প কয়েল
|
|
টিউব উপাদান
|
- কার্বন ইস্পাত: 20#, 20 জি, এ 195, এ -1 - কর্টেন ক্লাস লো অ্যালো স্টিল: কর্টেন স্টিল, এনডি স্টিল (09 সিআরসিএসবি) - অ্যালো স্টিল: 15crmog, টি 11
|
|
স্ট্যান্ডার্ড
|
চীন জিবি, এএসএমই
|
|
প্রস্তুতকারক গ্রেড
|
চীন এ গ্রেড, এবিএস শংসাপত্রযুক্ত, টিইউভি শংসাপত্রিত
|
|
টিউব টাইপ
|
|
|
টিউব স্পেসিফিকেশন
|
গ্রাহকের প্রয়োজনীয়তা অনুসারে
|
|
নল বেধ
|
গ্রাহকের প্রয়োজনীয়তা অনুসারে
|
|
কাজের চাপ
|
1.6 এমপিএ ~ 13.2 এমপিএ
|
|
কাজের তাপমাত্রা
|
উপাদান উপর নির্ভর করে
|
|
ওয়েল্ডিং
|
স্বয়ংক্রিয় জিটিএডাব্লু (টিআইজি) টিউব বাট ওয়েল্ডিং
|
|
ওয়েল্ডিং এনডিটি
|
স্বয়ংক্রিয় আরটি 100%
|
দ্যসর্প নলনিম্নলিখিত মানগুলি মেনে চলুন:
1। ASTM A688/ASME SA688
2। ASTM A803/ASME SA803
3। ASTM A556/ASME SA556
আমাদের দ্বারা পরিচালিত কয়েকটি মানের পরীক্ষার মধ্যে রয়েছে:
| জারা পরীক্ষা |
যখন ক্লায়েন্ট দ্বারা বিশেষভাবে অনুরোধ করা হয় তখনই পরিচালিত |
| রাসায়নিক বিশ্লেষণ |
প্রয়োজনীয় মানের মান অনুযায়ী পরীক্ষা করা হয়েছে |
| ধ্বংসাত্মক / যান্ত্রিক পরীক্ষা |
টেনসিল | কঠোরতা | সমতল | শিখা | ফ্ল্যাঞ্জ |
| বিপরীত-বাঁক এবং পুনরায়। ফ্ল্যাট পরীক্ষা |
প্রাসঙ্গিক মান এবং এএসটিএম এ -450 এবং এ -530 নিয়মের সাথে সম্পূর্ণ সম্মতিতে পরিচালিত, যা গ্রাহকদের শেষে ঝামেলা-মুক্ত সম্প্রসারণ, ld ালাই এবং ব্যবহার নিশ্চিত করে |
| এডি কারেন্ট টেস্টিং |
ডিজিটাল ত্রুটি-মার্ক টেস্টিং সিস্টেম ব্যবহার করে সাবসারফেসে একজাতীয়তা সনাক্ত করার জন্য সম্পন্ন |
| হাইড্রোস্ট্যাটিক টেস্টিং |
টিউব ফুটো যাচাই করার জন্য এএসটিএম-এ 450 টি নিয়ম অনুসারে 100% হাইড্রোস্ট্যাটিক টেস্টিং পরিচালিত হয়েছে এবং আমরা 20 এমপিএ/7 এস সমর্থন করতে পারি এমন বৃহত্তম চাপ। |
| চাপ পরীক্ষার অধীনে বায়ু |
বায়ু ফুটোয়ের কোনও প্রমাণ যাচাই করতে |
| ভিজ্যুয়াল পরিদর্শন |
প্যাসিভেশনের পরে, টিউবস এবং পাইপগুলির প্রতিটি দৈর্ঘ্য পৃষ্ঠের ত্রুটিগুলি এবং অন্যান্য অসম্পূর্ণতা সনাক্তকরণের জন্য প্রশিক্ষিত কর্মীদের দ্বারা ভিজ্যুয়াল পরিদর্শন করার শিকার হয় |
ইস্পাত গ্রেড:
| ফেরাইট |
অস্টেনাইট |
দ্বৈত |
সুপার ডুপ্লেক্স |
নি-অ্যালোয়েস |
টাইটানিয়াম |
|
টিপি 410
টিপি 405
S44400
S44660
টিপি 430
|
Tp304/304L
TP316/316L
Tp316ti
TP317/317L
টিপি 321
টিপি 347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
জিআর 2 |
অন্যান্য অ্যালো এবং ইস্পাত গ্রেডের টিউব চুক্তির ভিত্তিতে উত্পাদিত হতে পারে।
পরিপূরক পরীক্ষা:উপরে উল্লিখিত পরীক্ষাগুলি ছাড়াও আমরা উত্পাদিত পণ্য পরিপূরক পরীক্ষাও করি। এর অধীনে পরিচালিত পরীক্ষাগুলির মধ্যে রয়েছে:
|
·এডি কারেন্ট টেস্টিং
·ওপি টেস্টিং
·রেডিওগ্রাফি পরীক্ষা
|
·জারা পরীক্ষা
·মাইক্রো টেস্টিং
·ম্যাক্রো টেস্টিং
|
·আইজিসি পরীক্ষা
·অতিস্বনক পরীক্ষা
·তরল অনুপ্রবেশ পরীক্ষা
|
হুয়া ডং এনার্জি টেকনোলজি 1985 সাল থেকে সর্পেনটাইন টিউব উত্পাদন করতে শুরু করেছে, এখন পর্যন্ত ইতিমধ্যে 30 টিরও বেশি দেশে 300,000 টন ইস্পাত সর্পেনটাইন টিউব সরবরাহ করা হয়েছে।
হুয়া ডং এনার্জি টেকনোলজি অস্টেনিটিক স্টেইনলেস স্টিল, নিকেল অ্যালো স্টিল (হেসটেলয়, মনেল, ইনকোলয়) বিরামবিহীন এবং ld ালাই পাইপ এবং টিউব ইতিমধ্যে 35 বছরেরও বেশি, প্রতি বছর 50000 টন স্টিলের পাইপ এবং টিউব বিক্রি করে। আমাদের ক্লায়েন্ট ইতিমধ্যে ইতালি, যুক্তরাজ্য, গার্নম্যানি, মার্কিন যুক্তরাষ্ট্র, কানাডা, চিলি, কলম্বিয়া, সৌদি আরব, রাশিয়া, কোরিয়া, সিঙ্গাপুর, অস্ট্রেল, পোল্যান্ড, ফ্রান্স, .... এবং আমাদের গ্রুপ শাখা সংস্থা এবং কারখানা, জি, এ, জি, এ, জি, সি, সি, সি, এর চেয়ে বেশি 45 টিরও বেশি দেশকে কভার করেছে সিএনএনসি, আইএসও 9001, আইএসও 14001।
